商品カタログ

販売を中止させて頂きました。

弊社のアナログラジオの販売は、全て中止となりました。下記SDRラジオを是非お試しください。
SDRplay社 RSP1 SDRラジオ 100kHz〜2GHz 12-bit
http://icas.to/lineup/rsp1.htm


[ISDR-136-BLT] 136kHz帯 SDR受信機 完成品  販売終了しました。
[ISDR-136-KIT] 136kHz帯 SDRキット
       販売終了しました。

以下の環境が揃えば、すぐに受信が開始できます。
■Windowsパソコンで、HDSDR、Winrad、PowerSDR-IQ等SDRソフトが動作するもの
■Line-in(ステレオ)入力をもったサウンドカードで、上記SDRに適しているもの
  通常のノートパソコンのマイク入力は使用できません。外付けサウンドカードを使用して
  ください。
別売のBPF-136-KITと併用することによりノートパソコンでも使用可能です。
■136kHz帯アンテナ
■DC 9V-13.8V直流電源


BPF-136-KITとISDR-136-KIT/ISDR-136-BLTを組み合わせことにより、ノートPCの
内蔵MIC端子で136kH帯を受信することが可能になりました。
詳細(クリック願います)



ISDR-136-BLTの特徴:
◆ 小型設計で場所を取りません。
◆ ロラン等周波数が近接した送信局からの電波を、パンアダプタで同時に観測することが可能。
◆ 同時観測帯域は、使用されるサウンドカードのサンプリングレートになります。48kHzの場合は、
   130kHzを中心に+/-24kHz、96kHzの場合は+/-48kHzを瞬時にモニターすることが可能です。
◆ パンアダプタで観察できますので、LPF、BPF等の実験に適しています。
◆ I/Q信号をそのまま録音することにより、後でプレーバックすれば、別周波数で行われていた
  QSOもワッチ可能です。


WSPR V2.1での直接I/Q入力設定方法
HDSDR等を使用しなくても、WSPR V2.1では直接I/Q入力に対応していますので、
更なるサウンドカードやVAC等が必要なくなりました。(まだ正式バージョンでは無い
ので、多少SNRが劣る場合があるようです。)

直接I/Q設定方法(クリックしてください。)

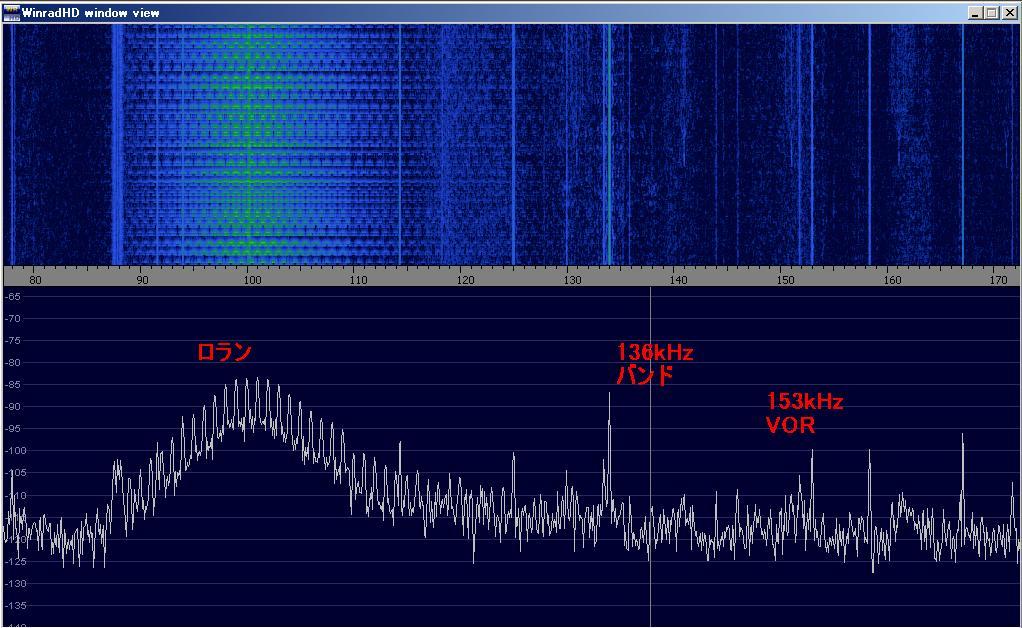

パンアダプタ/ウオーターフォールの例(96kHzサウンドカード使用、アンテナはミニホイップです。)




利用可能ソフトウエア
以下のSDRソフトウエアが利用できますが、ご注文前に実際にダウンロードされて動作確認
をされてください。 Windows Vista/7では動作しないソフトもございます。(Vistaでは、サウン
ドカードの選択が出来ない場合が多く報告されています。)

HDSDR(旧WinradHD)      HDSDR(旧WinradHD)設定方法
Winrad
PowerSDR I/Q
その他I/Q信号をサポートしているソフトウエア


■ 詳細
  • 136kHz帯用SDR受信機
  • 中心周波数130kHz
      +/-サウンドカードのサンプリングレート÷2の帯域

  • 端子: ANT - BNC
           電源 - 2.1mmφ
           I/Q - 3.5mmミニステレオジャック

  • 電源: 外部DC 9V〜13.8V
  • 寸法: 150x100x40 (WxDxH)



    (仕様は予告無く変更される場合がございます。)
  •



    HDSDR(旧WinradHD)の設定方法は、こちらをクリックしてください。

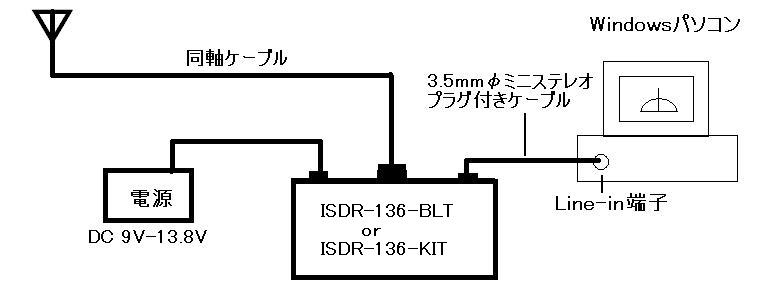

    接続図

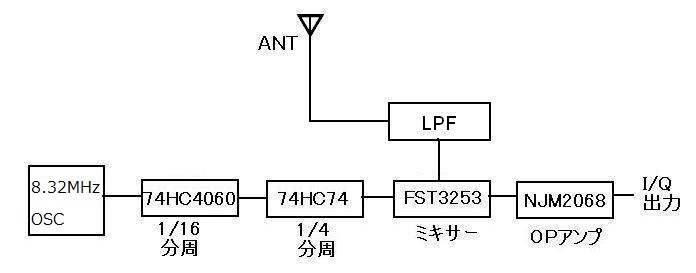

    ブロックダイアグラム



    付属品:
    -簡易設定マニュアル
    -3.5mm両端ミニステレオプラグ付きケーブル 1m
    -電源プラグ 2.1mmφ (ケーブルは付属しません)

    参考リンク:
    ◇HDSDR(旧WinradHD)の設定方法
    ◇初心者向け Spectrum Labの設定方法(QRSS用)
    ◇WSPR2.1での直接I/Q設定方法

    ◇QRSS(DFCW)受信の入門はこちらから
    ◇CW Skimmer設定例
    136kHzバンドグラバー稼働中(クリックしてください)
    ◇Spectrum Lab 参考設定例 (直接入力)
    ●ノイズ対策



    ◇ ご注文は,こちらから・・・
    商品についてのお問い合わせ・リクエストは・・・メール
