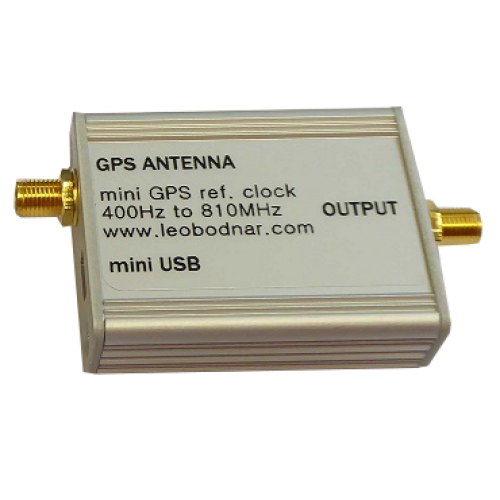

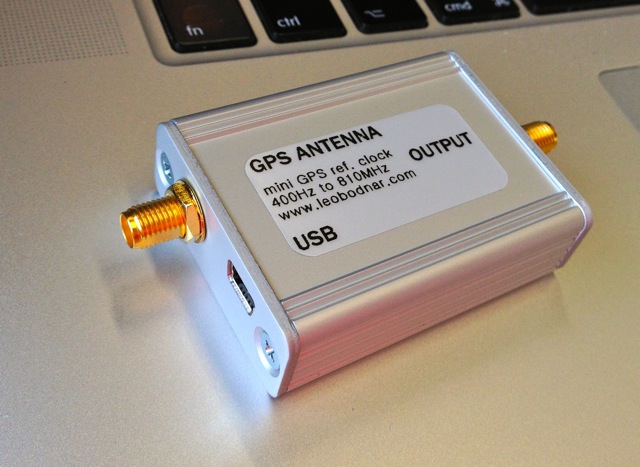

[GPSDO-LB-MINI] 低ジッタ高精度GPSDO基準発振器 ミニバージョン  18,600円 (税抜価格)

新発売!

GPSDO-LBのミニバージョンとして、GPSDO-LB-MINIが登場!高精度GPSDO発信器です。400Hz 〜 810MHzまで1Hz単位で設定することが可能です。1分以内に1E-9(1PPB)より良好な範囲でロックします。GPS衛星のセシウムクロック(1E-12)にロックしますので、非常に高性能な安定度が得られます。

新発売キャンペーン
RSP2 外部クロック用ケーブル接続セットを無償バンドル致します。(VNWA3ECとの接続をお考えのお客様は、ご注文時にお問合せください。)

24MHz LPF + SMA(F)-MCX(M)ケーブル 接続セット


用途:
■RSP2受信機の外部クロックとして。
VNWA3ECの外部クロックとして(10MHz)
■市販トランシーバーの外部クロック入力源として(10MHz)
■受信機のマーカーとして
■SDR/DC受信機の局発として

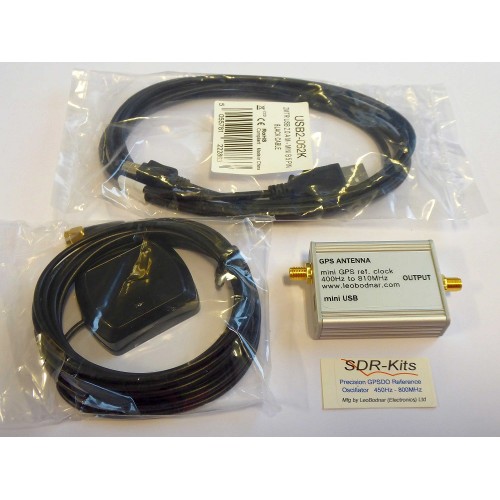

セット品内容
■GPSDO-LB-MINI 本体
■USBケーブルUSB-A - Mini-USB-B, 2m
■アクティブGPSアンテナ (SMA(オス)コネクター付き 3m長)


■ 詳細
  • 発信周波数: 400Hz〜810MHz x1Ch.
  • 出力: +7.7dBm, +11.4dBm, +12.7dBm, +13.3dBm
          矩形波、3.3V CMOS、 50Ω
  • 電源: USB (5V) max 200mA
  • 寸法: 73mm x 47mm x 17mm, 50グラム
  • 保証期間: 1年間

    対応OS: Windows7, 8, 8.1, 10

    (仕様は予告無く変更される場合がございます。)

    付属品
  • アクティブGPSアンテナ
  • USB-A - Mini- USB-B ケーブル
  •

    地デジ 5617番目キャリア信号受信例: 559.928571MHz (NHKG ー スカイツリー)
    RSP2/proの内部クロックでの受信 - 267Hzほどズレています


    RSP2/proで、GPSDO-LB-MINIを外部クロックとして用いた場合 ー ほぼ誤差はゼロです。

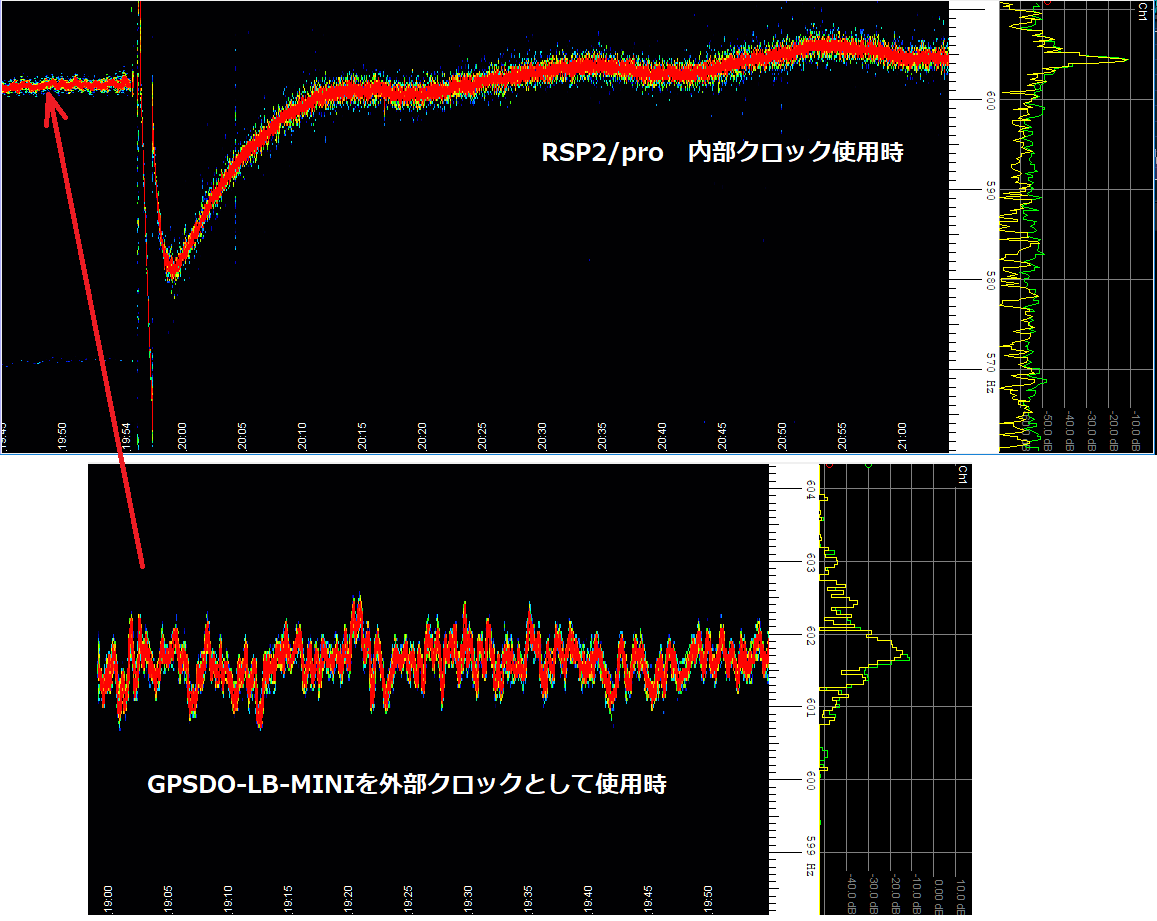

    上記設定状態での周波数安定度の比較

    *SDRunoとSpectrum Lab(測定ソフト)間の正確な周波数校正を行っていません。下側の画面上のスケールは1.4Hz程度下側に補正して見てください。



    使用方法
    GPSDO-LB-MINI使用方法(クリックしください)

    GPSDO-LB-MINIとRSP2/proの接続/使用方法
    RSP2/proの外部クロックとしての使用手順(クリックしてください)

    参考リンク:

    メーカーページ
    (英語)
    GPSDO評価資料 (英語)
    RSP2/proのUHF帯での校正の仕方
    VNWA3ECとの接続方法 (英語)


    送料: ゆうパックでの発送となります。(送料一覧
