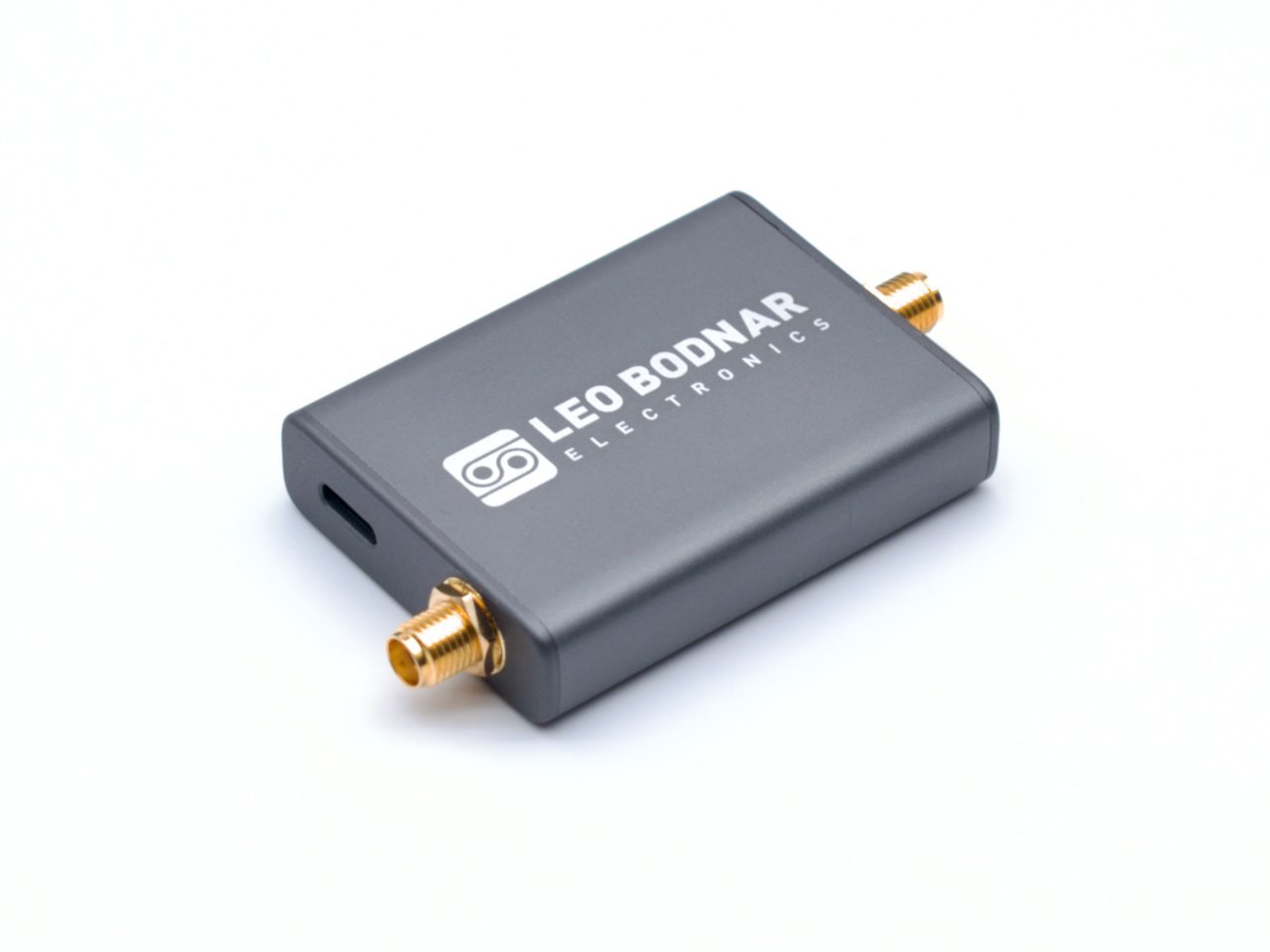

[GPSDO-LBE-1420] 低ジッタ高精度GPSDO基準発振器 1ポート 30,800円 (税込価格) -New!
[GPSDO-LBE-1420-RIB] GPSDO-LBE-1420 + RIB-IC9700-LB セット品 38,800円 -New!
GPSDO-LB-MINIの新バージョンとして、GPSDO-LBE-1420が登場!高精度GPSDO発信器です。1Hz 〜 1,100MHzまで1Hz単位で設定することが可能です。30秒程度で1E-12に近い範囲でロックします。GPS衛星のセシウムクロック(1E-12)にロックしますので、非常に高性能な安定度が得られます。
用途:
■RSPduo/RSPdx受信機の外部クロックとして。
■VNWA3ECの外部クロックとして(10MHz)
■市販トランシーバーの外部クロック入力源として(10MHz)
■受信機のマーカーとして
■SDR/DC受信機の局発として
■IC-9700用外部LOとして (RIB-IC9700-LB - 49.152MHz)
セット品内容
■GPSDO-LBE-MINI 本体
■USBケーブルUSB A - C, 2m
■アクティブGPSアンテナ (SMA(オス)コネクター付き5m長)
|
![](../gpsdo-lbe-1420/LBE-1420.jpeg) |
■ 詳細 |

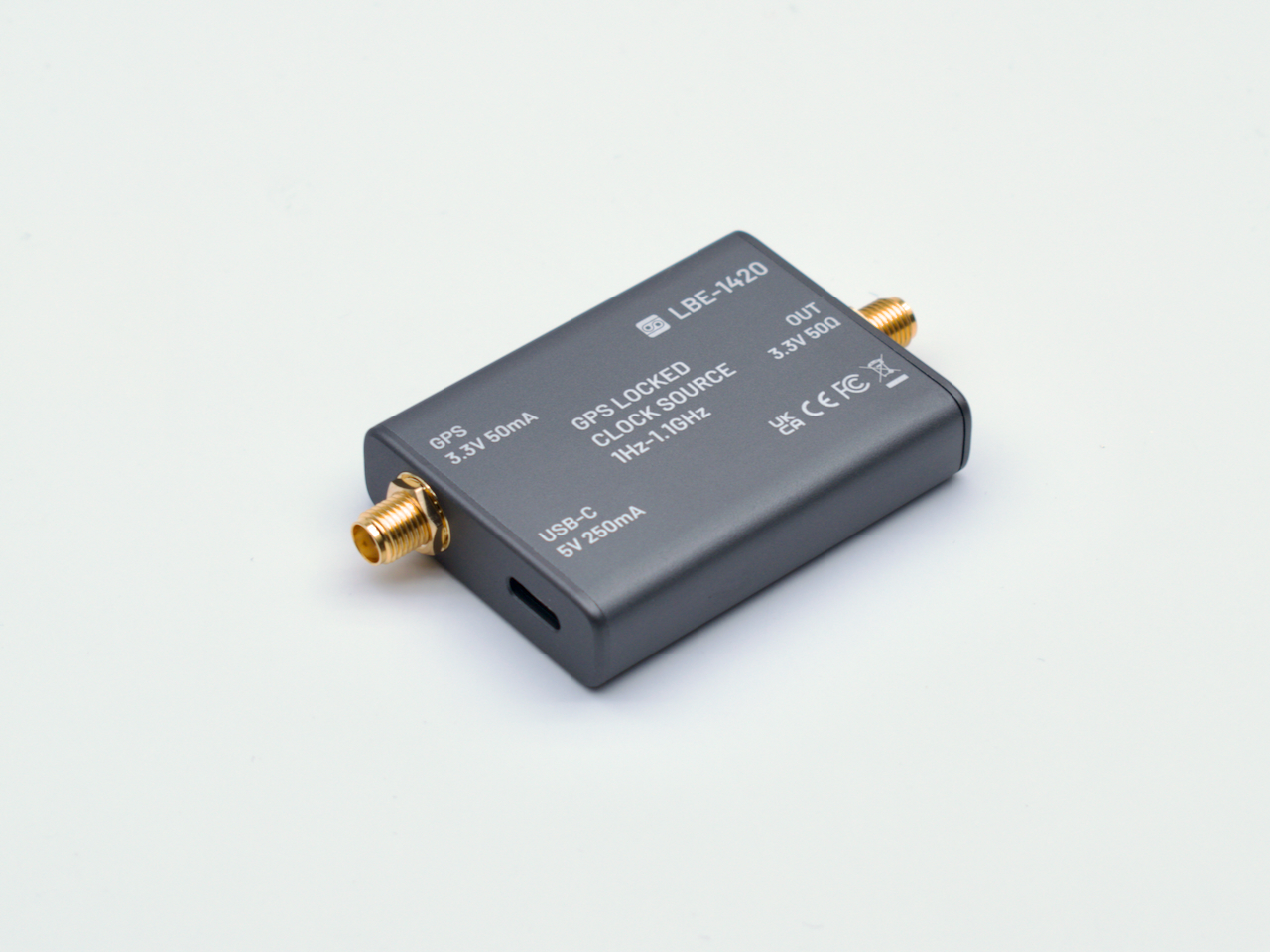

- 発信周波数: 1Hz〜1,100MHz
x1Ch.
- 出力: +10.3dBm @10MHz 基本波代表測定値
矩形波、3.3V CMOS、 50Ω
- 電源: USB (5V) max 250mA
- 寸法: 69mm x 40mm x 12mm
- 保証期間: 1年間
対応OS: Windows 10/11
(仕様は予告無く変更される場合がございます。)
付属品
-
アクティブGPSアンテナ
- USB A - C ケーブル
|
|
|
![](../gpsdo-lbe-1420/LBE-1420_2.jpeg) |
![](../gpsdo-lbe-1420/LBE-1420_3.jpeg) |
フェーズノイズ (代表値 @10MHz):
-70 dBc/Hz at 1 Hz
-100 dBc/Hz at 10 Hz
-125 dBc/Hz at 100 Hz
-145 dBc/Hz at 1 kHz
-150 dBc/Hz at 10 kHz
-153 dBc/Hz at 100 kHz
-155 dBc/Hz at 1 MHz
地デジ 5617番目キャリア信号受信例: 559.928571MHz (NHKG ー スカイツリー)

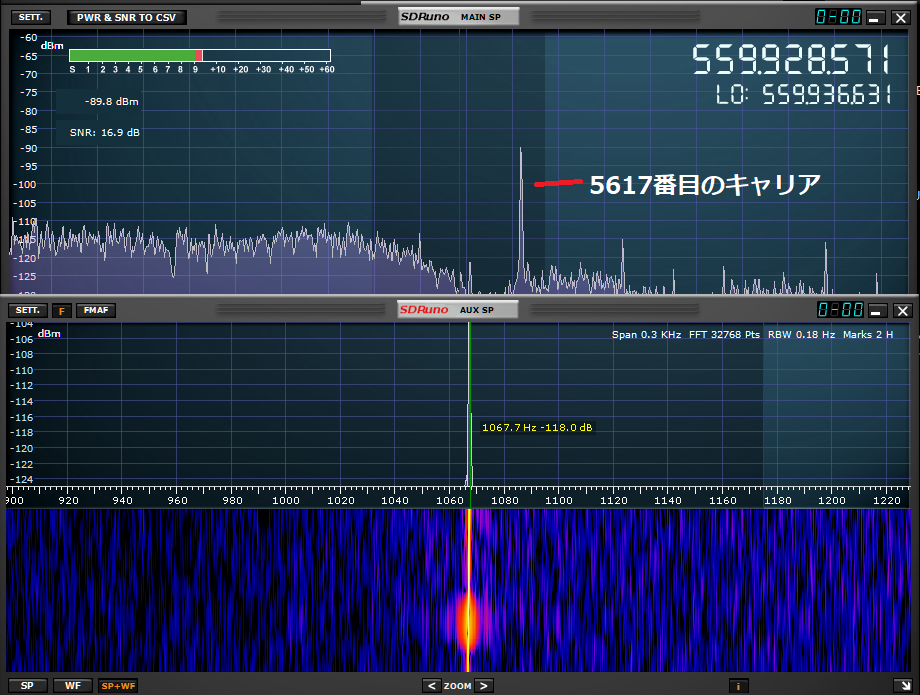

RSPduo/dxの内部クロックでの受信 - 267Hzほどズレています
![](../sdrplay/SDRuno/hints/img/builtin-tcxo.png)
RSPduo/dxで、GPSDO-LBE-1420を外部クロックとして用いた場合 ー ほぼ誤差はゼロです。
![](../gpsdo-lb-mini/img/rsp2-gpsdo-extclk.png)
使用方法
GPSDO-LBE-1420使用方法(クリックしください)
GPSDO-LBE-1420とRSPduoの接続/使用方法
RSPduoの外部クロックとしての使用手順(クリックしてください)
参考リンク:
◇メーカーページ (英語)
◇GPSDO評価資料 (英語)
◇RSP2/proのUHF帯での校正の仕方
◇VNWA3ECとの接続方法 (英語)
送料: レターパック(570円)での発送となります。時間指定の場合はゆうパック発送となります。(送料一覧)
