VNWA3E ベクトル・ネットワーク・アナライザ

■ 商品カタログ

名称変更： VNWA3+(PLUS)は、VNWA3Eに名称を変更させて頂きました。（2012年5月10日）
　　　　　　 ハードウエアの仕様には一切変更はございません。

[VNWA3E] ベクトル・ネットワーク・アナライザー　VNWA3E　完成品 (詳細クリック） \74,800 (税、送料込）（在庫有）
[VNWA3E-PC-F] VNWA3E + キャリーケース + SOLT Female Kit (詳細クリック） \83,600（税、送料込）（在庫有）
[SOL-F] SOL Calibration Kit Female (詳細クリック）　\4,000 (税、送料込)　(在庫有）
[SOL-M] SOL Calibration Kit Male (詳細クリック）　\4,000 (税、送料込）　(在庫有）
[BRKOUT-BRD] Breakout Board (詳細クリック）　\13,800 (税、送料込）

キャンペーン実施中。BPFの測定実験がすぐにできる実験基板を無償で提供致します。
（本体お買い上げお客様限定）（詳細はこちらをクリック）
ご注文はこちらから。

VNWA3E （旧称 VNWA3+) は、VNWA3にBreakout Boardが搭載された機種です。
以前のバージョン（VNWA3)に対します付加機能に関しましては、以下のリンクをご覧ください。
http://sdr-kits.net/VNWA/VNWA_3_Expansion_board.pdf

新型DG8SAQ VNWA3E（旧称 VNWA3+)ベクトル・ネットワーク・アナライザーは、VNWA3/VNWA2.6の後継機種です。
1kHz～1.3GHzまで網羅、USBバスパワー駆動。
ダイナミックレンジは、500MHz迄が90dB、500MHz以上は50dB以上となっています。

前モデルと同様な機能をサポートしており、以下の特徴があります：

一枚のPCBにハードウエアを集約することにより、信頼性を高めています。
高安定度の12MHz TXCOを用いて、クロック信号供給を統一しています。
新規デザインの2mm アノダイズ仕上げアルミケース、真鍮シャシー
拡張ボード内蔵済み

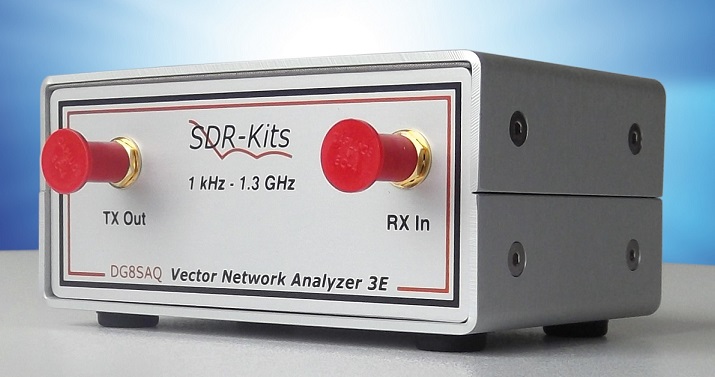

SDR-Kits社の新型VNWA3E：　手前はオプションのSOLキャリブレーションキット

前機種のVNWA2は、「A Small, Simple, USB-Powered Vector Network Analyser Covering
1 kHz to 1.3 GHz」というタイトルでQEX誌　2009年1／2月号で紹介されています。
こちらをクリックすると見ることができます。（Thanks to ARRL for their permission.)
前機種のVNWA2.6は、多数世界中で稼働しています。

DG8SAQ VNWA3E　- 　規　格

周波数カバーレンジ：　1kHz～１３００MHz迄カバー
ダイナミックレンジ　：　500MHz迄　- 90dB
　　　　　　　　　　　　　　500MHz以上は、実用上使用可能ですが、ダイナミックレンジと精度が劣る場合がございます。
パラメータ - S11,　S12,　S21 & S22, VSWR, スミスチャート
測定対象：　レジスタンス、アドミタンスキャパシタンス、インダクタンス、クオリティーファクタ（Q)
タイムドメイン & ゲーティングインタイムドメイン　 -　欠陥箇所までの長さ（DTF)測定
タッチストーンファイルのインポート・エクスポート（S1P – S2P – S3P)
対数スイープ、リストスイープ：　8192ポイントまで、サンプリング時間は0.2mS ～ 100mSで可変可能
ネットワークマッチングツール、コンプレックスカリキュレーター、クリスタルパラメータツール
ユーザー定義型Sパラメータカリキュレーター：　 Zplot & Excelサポート
簡易スペアナ機能：　100MHzまで使用可能
簡易シグナルジェネレーター：　SG最大出力　-17dBm、高調波フィルタリング無し
12MHz TCXOマスタークロック：　安定度 2ppm
マイクロプロセッサー：　Atmel ATMega 328P、 16k　フラッシュメモリー、@16MHz
コネクター：　SMA　２個、 Mini USB-B １個
必要電源：　USB1.1 or 2.0, DC5V 最大 400mA
寸法：　10.4cm (W) x 8.0cm(D) x 4.6cm (H),　重量　0.35kg
CE、RoHS準拠
VNWA3 Breakout Board内蔵済み

[BRKOUT-BORD] Breakout Board基板 - USB Codec オプション、外部接続オプション
（VNWA3Eには実装済みです）
過去の製品に遡って取り付け可能です。

１回のスイープで、S11とS21を同時に測定
RJ11ソケットにより、VNWAに外部から電源を供給し制御を行う
消費電流の低減 - DDSスイッチモード電源供給

詳細は、以下のリンクをご覧ください。
http://sdr-kits.net/VNWA/VNWA_3_Expansion_board.pdf

新型インストーラー採用 – VNWA3インストーラー
VNWA3Eには、新型インストーラーパッケージを使用することができます。
WEBサイトからダウンロードすることにより、インストール時に最新のソフトウエアとヘルプファイルにすることができます。
インストーラーは、Windows7、Vista (64bit&32bit), WindowsXP, それ以前のWindowsバージョン用です。

VNWA3E 付属品
・Mini USB-Bケーブル
・VNWA3　”Getting Started Manual" 英語版及び日本語版クイックスタートガイド　（２０１２年２月１０日以降出荷分）

VNWA3E オプション
・携帯用キャリーケース
・キャリブレーションキット (SMAショート – SMA 50Ωダミーロード）

ご注意：　
500MHz～1.3GHzまでのご使用は、メーカーが規定していますDDSクロックの動作保証範囲外
となります。SDR-Kitsにより1.3GHzまで動作が確認されてはおりますが、DDSの信頼性、又は、
精度を保証するものではありません。

弊社は英国SDR-Kits社の日本正規代理店です。　VNWA製品に関しましては、SDR-Kits社の
保証内容及び弊社保証内容に準拠させて頂きます。

■　初期不良、保証期間12ヶ月以内で保証範囲内の故障修理に関しましては、無償にてお受け致します。

■　取り扱い方法に関しましては、現在のところSDR-Kits社若しくは弊社ではサポートを行っておりません。
　　下記アプリケーション及びヘルプファイルをご購入前にダウンロードされてご検討ください。
　　　アプリケーション
　　　　 http://www.sdr-kits.net/DG8SAQ/VNWA-installer.exe
　　　ヘルプファイル
　　　　 http://sdr-kits.net/DG8SAQ/VNWA/VNWA_HELP.pdf

■　ヘルプファイルと実際の操作方法が異なる場合は、日本語でご質問頂けましたら、お問い合わせ内容を
　　英語に翻訳致しましてメーカーへ問い合わせを致します。

■　VNWA製品のコンセプトは、一般的に１００万円以上する測定器を、個人でも購入可能なお値段で提供
　　することにあります。よって通常の測定器メーカーが行なっている様なサポートは行なっておりませんが、
　　世界中の有志により、オンラインでサポートが行われております。以下のYahoo! US VNWA Groupでは
　　英語によサポートが行われております。又、ソフトウエアアップデートのアナウンスもDG8SAQ(開発者）
　　により行われておりますので、是非参加されてください。（ただし言語は英語のみになります。）　　　
　　　 http://groups.yahoo.com/group/VNWA/

参考動画
http://www.youtube.com/watch?v=V6qzEapv4p0 (前機種）

Calibration Settings用SOL Calibration Kit補正値 (by OZ7OU)
必要に応じて使用してください。
SDR-Kits - Amphenol Connex CAL Standards for the DG8SAQ VNWA (PDFファイル）

最新日本語版クイックスタートガイドのダウンロード（ご購入者様限定）
下記より、最新版をダウンロードすることが可能です。（2012年5月17日更新）
http://icas.to/vnwa3-download/VNWA3E-qsg-jpn.pdf

ユーザー名：　download　（半角英数）
パスワード：　XXXXXX　（半角英数）
　　　　　　　　製品付属日本語クイックスタートガイド　Page 2 of 2の最終行の最後から6文字を
　　　　　　　　半角英数で入力してください。（大文字小文字の区別が必要です）

参考文献/リンク
■RFワールドNO.10　P113～ (前機種キットバージョン）
　 http://www.rf-world.jp/bn/RFW10/samples/p113-114.pdf

■QEX誌　2009年1／2月号　（前機種）

■Yahoo! US VNWA Group (有志による英語でのサポート）

■CQ ham radio誌　２０１２年４月号　（P80～P83)

■BPF基板測定例
