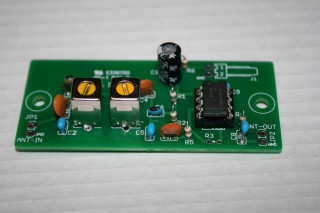

[BPF-136-KIT] ２２００ｍバンド用BPF＋プリアンプキット 　　　　　　　 　
[BPF-136-BLT] ２２００ｍバンド用BPF＋プリアンプ完成品　ケース入り

販売終了しました。近日中にIDC-136-KIT基板を使用したBPFを発売予定です。

2200mバンドで受信を行う場合、BPFが適切に設定されていない受信機があります。
この場合、目的信号を受信することに支障がでてきます。BPF-136-KITを使用すること
により、２２００ｍバンドに特化したフィルター効果により、目的信号をより良好に受信する
ことが可能です。又、本機にはプリアンプが内蔵されていますので、VRを使用することに
よりゲインの調整を行うことも可能です。

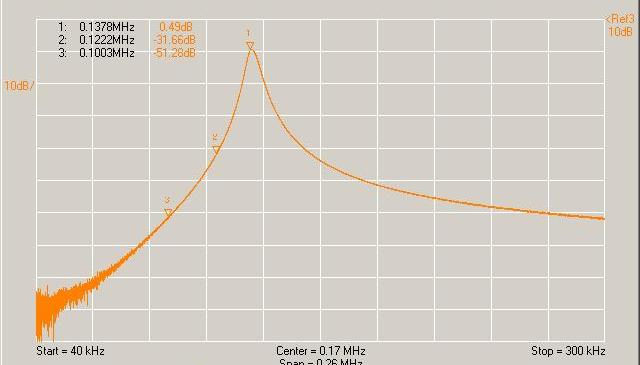

VNWA3ベクトルネットワークアナライザーによる測定結果



BPF-136-KITとISDR-136-KIT/ISDR-136-BLTを組み合わせことにより、ノートPCの
内蔵MIC端子で１３６ｋＨ帯を受信することが可能になりました。詳細（クリック願います）

VOR 153kHzをHDSDRで受信した場合のON/OFF比較のWAVファイルです。
ダウンロードしてお確かめください。OFFの場合は、ロランの混信が聞こえてきます。
(BPF-136-KITは、153kHzに調整して受信しました。）
BPF-ON-OFF.ZIP(約７MB)　　（一旦解凍してから、HDSDRで再生ください。）

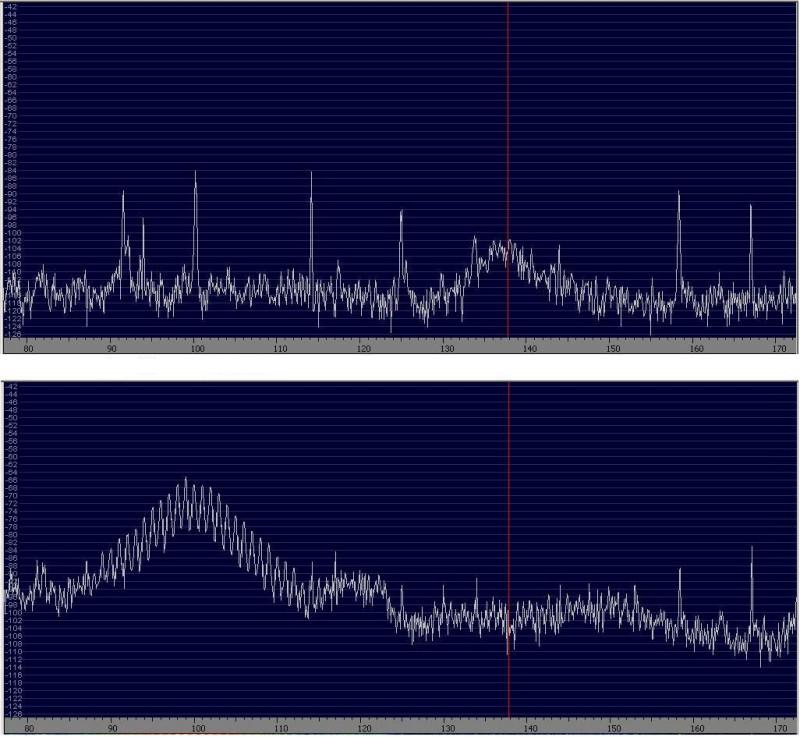

BPF-136-KITをON/OFFした場合の画面上での比較です。
受信環境：　受信機 ISDR-136-BLT　− 　アンテナ　MINI-WHIP

上図がBPFをON、下がスルーにした状態です。

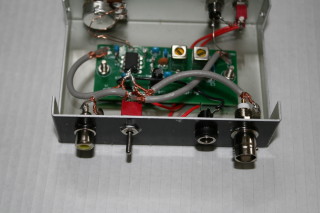

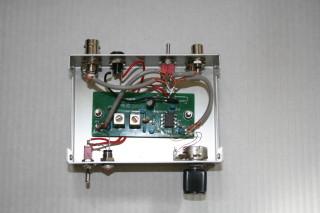

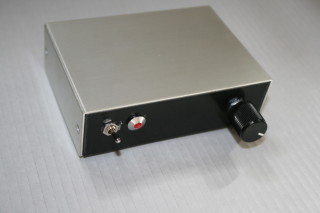

BPF-136-BLT 完成品 パススルースイッチ付属で、瞬時に切り替え比較が可能です。

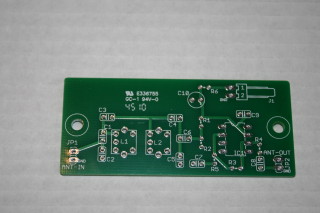

	■ 詳細 受信周波帯：　136kHz　IFTで調整可能　 外部電源　DC 12V〜14V 利得：　0dB〜13dB程度 基板サイズ　69 x 30mm (仕様は予告無く変更される場合がございます。）

　
＊ケース、LED、スルースイッチはBPF-136-BLT完成品にしか付属しません。

組立ガイド
お買い求め前にダウンロードし、ご一読願います。キット品ですので、組立後動作
しない場合でも返品は一切受け付けかねますので、ご理解の程お願い致します。
BPF-136-KIT　２２００ｍバンドBPF+プリアンプキット組立ガイド
ご購入前にお読みください。

□Sectrum Labの参考設定例：
http://icas.to/splb/

本品は、LETTER　PACK350での発送となります。
代引きの場合は、通常のゆうパック料金＋代引き手数料（775円）となります。
