[USB-SYNTH-KIT] USBシンセサイザーキット               価格 ¥5,800 (税抜価格)
[USB-SYNTH-BLT] USBシンセサイザー完成品 製造中止


代引きの場合は、ゆうパック送料+代引手数料(800円がかかります)


ヨーロッパを中心とするUSB KitsグループによるUSBシンセサイザーです。
お好みの周波数にPCからUSB経由で制御することができます。

対象: 中級者以上

USBシンセサイザーキットの特徴:
3.5MHz〜160MHz(最低)まで連続カバー
◆ Softrockシリーズと組み合わせて使用可能
専用ソフト以外でも、PowerSDR, Winrad, Rocky等のSDRソフトから制御可能
◆ 送信用途にCWキー入力装備
◆ 外部電源を使用することで、スタンドアローンで使用可能 (ビーコン等に使用可能)
CW-TX-136-R と組み合わせることでスマートな136kHz帯の運用が行えます
◆ 昔のリグのVFOとして

対応SDRソフト
以下のSDRソフトウエアに対応しています。連続受信がスムーズに行えます。
Winrad/HDSDR (クリックすると設定方法が表示されます。)
Rocky V3.6  (クリックすると設定方法が表示されます。
PowerSDR-IQ  (クリックすると設定方法が表示されます。

接 続 例
CW-TX-136R (クリックすると接続例が表示されます。)
Softrock Lite II (クリックすると接続例が表示されます。)
Soft66 (クリックすると接続例が表示されます。)


■ 詳細
  • Silicon Lab社 Si570 CMOS使用
  • サポートOS: Windows 2000/XP (Vistaでの動作は
     確認されていますが、サポート対象外とさせてもらい
     ます)
  • 周波数安定度 +/-50ppm
  • USB制御  USB Bコネクタ
  • Atmel社 ATTiny45マイコン使用
  • 電源: USB,外部 DC 5V, 外部DC 7V〜12V
  • 発振周波数:  3.5MHz〜160MHz(最低)
  • 出力: 2.6V p-p, 15pF
  • 寸法: 41mm x 48mm
    ケースは付属しません

    (仕様は予告無く変更される場合がございます。)
  •

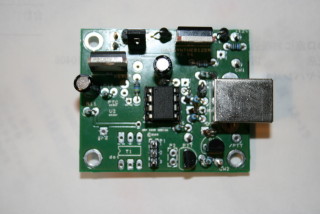

    左上の写真: USB-SYNTH-KIT単体の完成した基板です

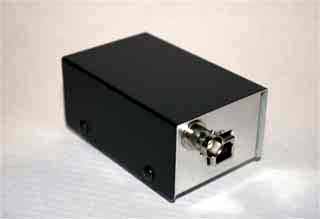

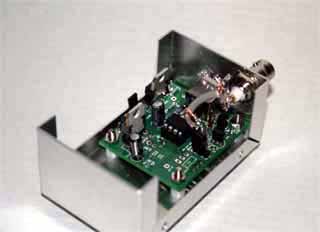

    左下、右下の写真: USB-SYNTH-01の完成後のケース内部、外観です。
    ご注意: ケース、BNCコネクタは付属しません。

    組立・取扱説明書
    お買い求め前にダウンロードし、ご一読願います。キット品ですので、組立後動作
    しない場合でも返品は一切受け付けかねますので、ご理解の程お願い致します。

    USBシンセサイザーキット組立・取扱説明書ダウンロード


    Windows7/8/8.1/10用ドライバー
    http://pe0fko.nl/SR-V9-Si570/PE0FKO-USB-Driver-Installer.exe


    SDRと組み合わせた場合の送信に関するヒント
    USB-SYNTHキットの各種機能

    USB-Synth メーカーホームページ (英語)
    http://sdr-kits.net/QRP2000_Description.html



    付属品:
    USB-SYNTH-KIT USBシンセサイザーキット
    キット部品のみの供給になります。上記取説のパーツリストに記載されている部品のみです。



    本品は、LETTER PACK360での発送となります。(時間指定はできません)
    代引きの場合は、通常のゆうパック料金+代引き手数料(775円)となります。



    ◇ ご注文は,こちらから・・・
    商品についてのお問い合わせ・リクエストは・・・メール
