[ISDR-JJY-BLT] 長波帯 SDR受信機 完成品
販売を中止させて頂きました。
弊社のアナログラジオの販売は、全て中止となりました。下記SDRラジオを是非お試しください。
SDRplay社 RSP1 SDRラジオ 100kHz〜2GHz 12-bit
http://icas.to/lineup/rsp1.htm
JJY帯(40/60ｋHz)用SDR受信機の完成品です。納期は、受注後２−５営業日となります。
ISDR-JJY-BLTは、長波帯受信専用の受信機です。長波帯にあるJJY 40kHzと60kHz
を受信するのに最適です。本製品は、パソコンのサウンドカードとSDRソフトを用いることにより、
アンテナさえ準備できれば、すぐに長波帯の受信が可能になります。又、各種データを
パソコンで記録するには、一般的な受信機では無理であり、SDR方式の受信機が必須
となります。
受信範囲： 46,875kHz +/- 24kHz (22,875kHz - 70,875kHz: 48kHzサウンドカード使用時）
46,875kHz +/- 48kHz (0kHz - 94,875kHz: 96kHzサウンドカード使用時）
以下の環境が揃えば、すぐに受信が開始できます。
■Windowsパソコンで、HDSDR、Winrad、PowerSDR-IQ等SDRソフトが動作するもの
■Line-in（ステレオ）入力をもったサウンドカードで、上記SDRに適しているもの
通常のノートパソコンのマイク入力は使用できません。外付けサウンドカードを使用して
ください。
■長波帯受信アンテナ
■DC 9V-13.8V直流電源
ISDR-JJY-BLTの特徴：
◆
小型設計で場所を取りません。
◆ JJY ２局の電波を、ウォーターフォールで同時に観測することが可能。
◆
同時観測帯域は、使用されるサウンドカードのサンプリングレートになります。４８ｋHzの場合は、
46,875kHzを中心に+/-24kHz、96kHzの場合は+/-48kHzを瞬時にモニターすることが可能です。
◆ SDRですので、受信を連続録音することによりデータの解析に適しております。
◆ I/Q信号をそのまま録音することにより、後でプレーバックすれば、観察域全域の伝搬状況を解析
できますので、趣味的な観測プロジェクトに適しています。

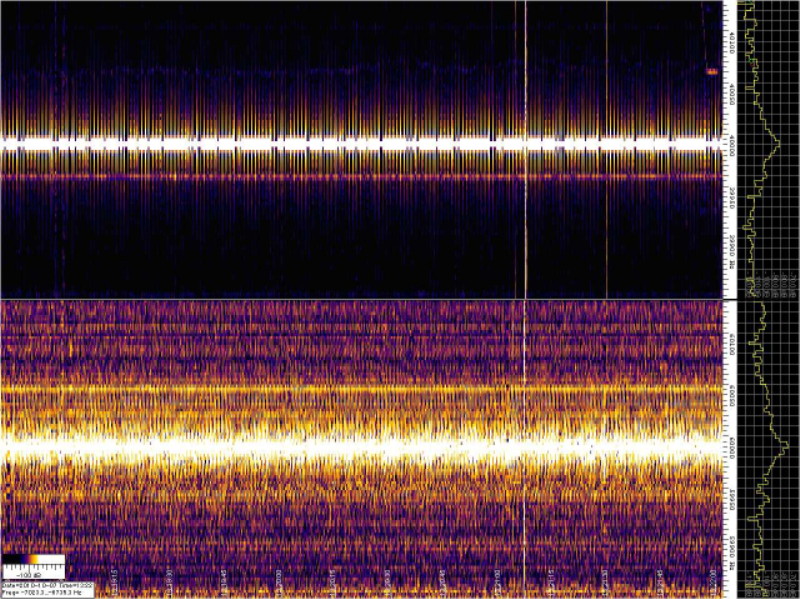

JJY受信例 - Spectrum Lab使用 （96kHzサウンドカード使用、アンテナはミニホイップです。）
利用可能ソフトウエア
以下のSDRソフトウエアが利用できますが、ご注文前に実際にダウンロードされて動作確認
をされてください。
Windows Vista/7では動作しないソフトもございます。(Vistaでは、サウン
ドカードの選択が出来ない場合が多く報告されています。）
◆HDSDR
◆Winrad
◆Spectrum Lab
◆その他I/Q信号をサポートしているソフトウエア
 |
|
|||
 |
 |
|||
HDSDRの設定方法は、こちらをクリックしてください。

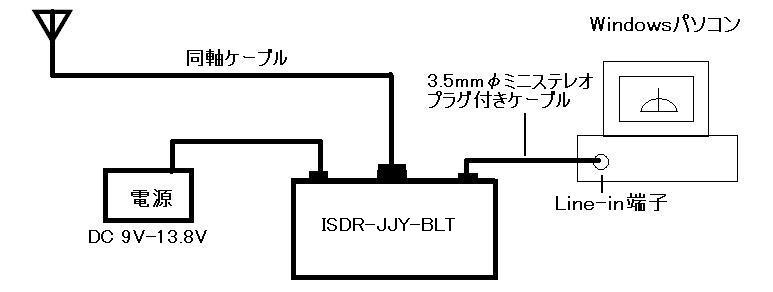

接続図

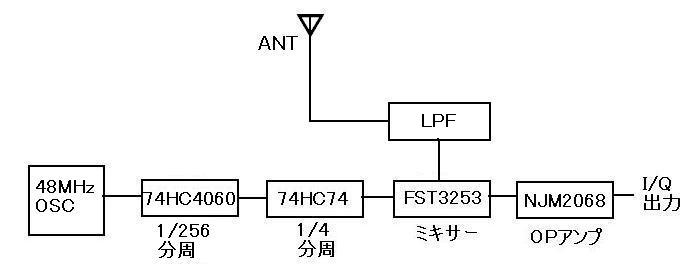

ブロックダイアグラム
付属品：
-簡易設定マニュアル
-3.5mm両端ミニステレオプラグ付きケーブル １ｍ
-ACアダプタ 12VDC 2.1mmφプラグ付き
Spectrum Lab設定例
