[LF-CONV-BLT] LF-10MHzアップコンバーター 完成品

販売を中止させて頂きました。

弊社のアナログラジオの販売は、全て中止となりました。下記SDRラジオを是非お試しください。
SDRplay社 RSP1 SDRラジオ 100kHz〜2GHz 12-bit
http://icas.to/lineup/rsp1.htm

長波帯(40kHz〜522kHz)を、10MHz帯に変換して受信する為のアップコンバーター
です。長波が受信できないRP2100等のラジオやアマチュア用HF機に接続することにより
長波帯を受信することができます。又、長波は受信できるが、長波帯に特化していない
フロントエンドをもった受信機や長波帯ではバーアンテナしか使用できないラジオと共に
使用することにより、受信性能を向上させることが可能になります。

弊社より発売しているMini-Whipアンテナと組み合わせると、コンパクトな長波受信システム
をお手軽に完成することが可能です。


受信例:
1. VOR 279kHz  RP2100 + LF-CONV-BLT + DRM-455-12 + Mini-Whip使用

こちらをクリックしてください。画像と音が再生されます。(9月6日 20時頃)
2. NDB 214kHz (大島) RP2100 + LF-CONV-BLT + DRM-455-12 + Mini-Whip使用
  こちらをクリックしてください。画像と音が再生されます。
(9月6日 16時頃)


■ 詳細
  • 受信周波数: 長波帯
  • 変換後周波数 10,040MHz〜10,522MHz
  • アンテナコネクタ RCAメス
  • 受信機接続コネクタ RCAメス

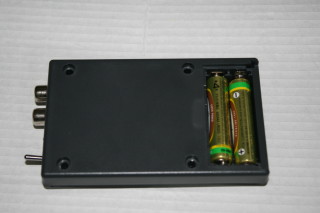

  • 電源 単四 x 2本 (付属しません))
  • 基板サイズ 55 x 48mm


    (仕様は予告無く変更される場合がございます。)
  •

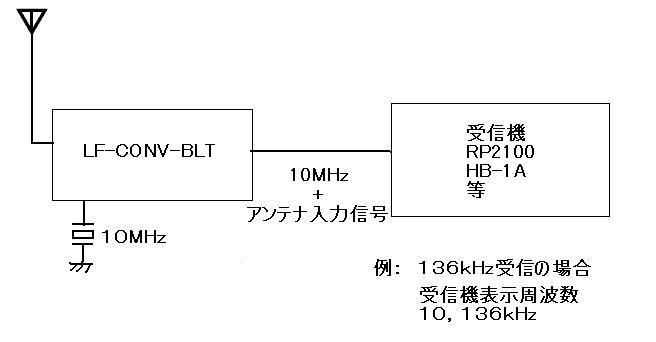

    ブロック図

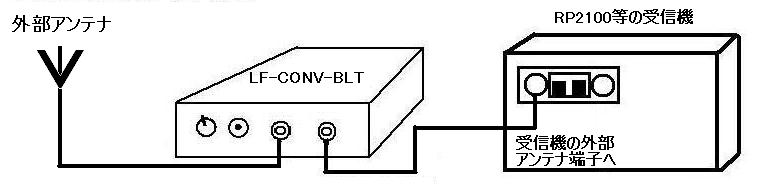

    受信機との接続例

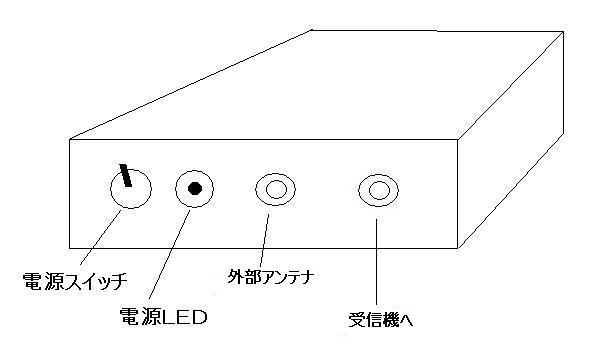

    フロントパネルの説明





    付属品:
    RCAオス付ケーブル (片方端、切りっぱなし) 2本

    ご留意:
    LPFを136kHz帯以下に特化をご希望の場合は、オーダーフォームの備考欄に
    その旨をお申し出ください。



    本品単体の場合は、LETTER PACK350での発送となります。(時間指定はできません)
    代引きの場合は、通常のゆうパック料金+代引き手数料(775円)となります。
    セット品は、通常のゆうパック料金が掛かります。
