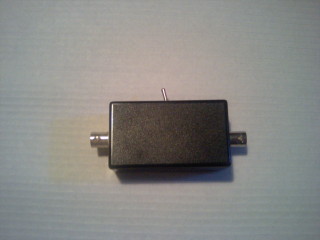

[LPF-LF-BLT] 長波帯受信用LPF（ローパスフィルター）完成品　　

製造中止になりました。新製品 LPF-LF-BLTII をお求めください。

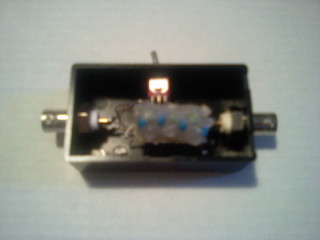

本製品は、長波帯受信用のLPF(ローパスフィルター）です。 従来の5素子から7素子タイプにした
為、切れの有るフィルター特性をお楽しみ頂けます。又、パススルースイッチが付属していますので、
瞬時にON/OFFの切替が可能です。付属のアクセサリーにより、DE1103では、外部アンテナを用意する
だけですぐに使用可能です。無論他の受信機でもご使用頂けます。

外部アンテナを使用し、長波（LF)で放送局やNDB等の受信を行う場合、中波帯の放送局
からの混信が発生する受信機があります。例えばDE1103/IFを裏技で外部アンテナが使え
る状態で受信するとかなりの周波数セグメントで中波放送局からの混信が受信されてしまい、
目的の信号を受信することができません。LPF-LF-BLTを使用することにより、大幅に混信
を低減させることが可能です。（受信機の周波数変換構成によっては排除できない混信もご
ざいます。）

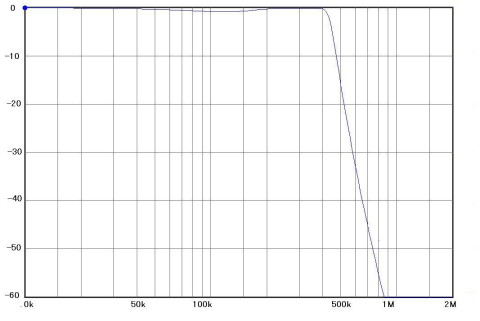

設　計　特　性　-　LPF-LF-BLT 　7素子LPF　長波用　

実際の効果（クリックするとWAVファイルが再生されます。）
約5秒おきにOFF/ONを繰り返しています。 DE1103IF＋MINI-WHIP使用
◆NDB　大宮 228kHz
◆NDB　荏田 357kHz
◆JJY 60kHz
◆VOR 153kHz

	■ 詳細 受信周波帯：　40〜410kHz　 帯域内挿入損失：　最大1dB程度 入出力インピーダンス：　５０Ω 入出力コネクタ：　BNCメス ケースサイズ：　4x7x2.5cm (仕様は予告無く変更される場合がございます。）

　

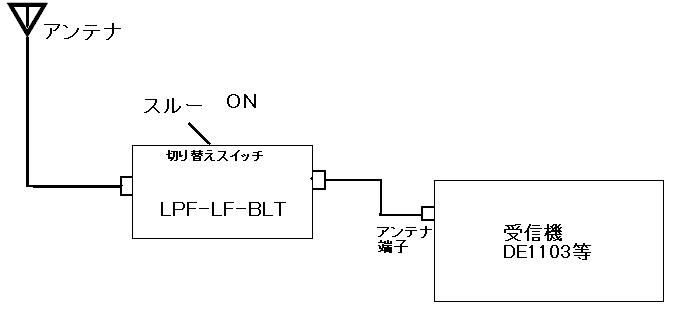

参考接続図

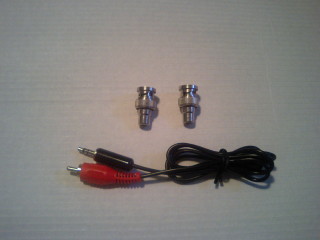

付属品
◆BNC-RCA変換コネクタ　2個　
◆RCA-３Pミニステレオジャックケーブル　（DE1103/IFに直接接続することができます。）
　

本品は、レターパック360での発送となります。送料 360円が掛かります。
代引きの場合は、通常のゆうパック料金＋代引き手数料（800円）となります。
