基本操作

RSPモデル　1A、1B、2、2pro、duo、dx、dx-R2 用

このクイックスタートガイドの目的は、最小限の技術的用語を使いながら、操作の基本を提供すること です。

本例は、商業AM中波放送または商業FM放送局の信号を用いて受信した例です。 これらの商業放送の電波は通常、送信所から近い場合は非常に強力かつ一定の信号強度で受信可能です。 最も基本的なアンテナとして、短いリード線だけでも受信可能です。（送信所より距離が離れている場合は、より本格的なアンテナが必要な場合もございます。）

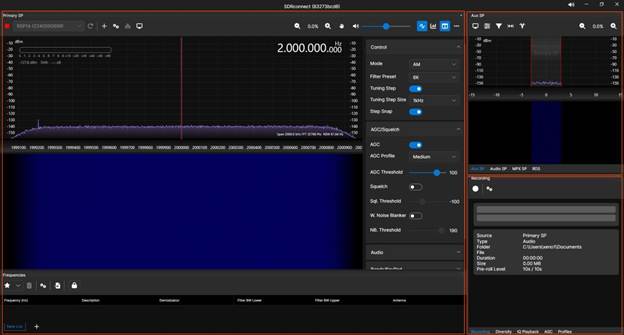

SDRconnectを起動すると、上図にあるように3つの赤線で囲まれた画面領域に分割されていることがわかります。この３つのセクションは左、右上、右下となります。本基本ガイドでは 各セクションの概要を説明し、最後にチューニング例が掲載されていますので、まず最初に受信を行う場合の参考にされてください。

リソースリンク

SDRplay アプリカタログ https://www.sdrplay.com/apps-catalogue/

SDRConnectの紹介ビデオ https://youtu.be/kHOVAJi1JBs

ノイズブランキングとノイズリダクションの説明 https://www.sdrplay.com/docs/SDRconnectNBNRappnote.pdf

非対称 フィルター https://www.youtube.com/watch?v=IvS3h4ZKxtc

周波数直接入力 https://youtu.be/NPRIRzBKsAg

レイアウトの選択肢 https://youtu.be/J0Enqz6nj5o

オーディオレコーダー モジュール https://youtu.be/BX4Ln8-2vuE

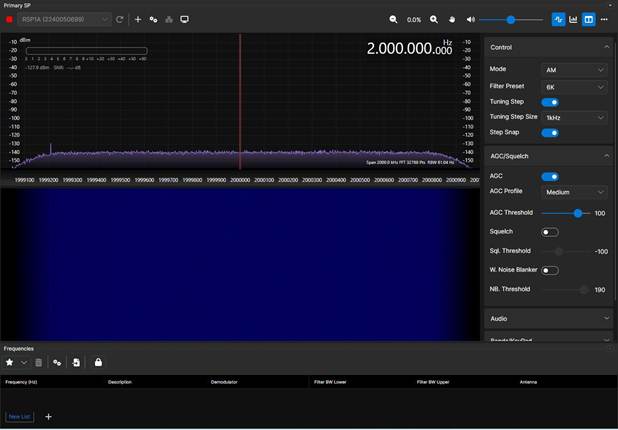

左パネル

メインSP (Primary SP)

1 – ストリームの開始と停止。 デバイスのオン・オフを切り替えます。

2 – ローカル(USB)デバイスとリモートSDRconnectサーバー選択。 USB接続のRSPか、リモートSDRconnectサーバーのRSPを選択してください。

3 – リフレッシュ。 デバイスリストとリモートサーバーのリストを更新します。

4 – VRXを追加。 仮想受信機を追加します。

5 – デバイス設定。

6 – ネットワーク情報。 帯域幅および接続情報(nRSP-STまたはSDRconnectサーバー)。

7 – 主要SPディスプレイ設定。 プライマリーSP の 視覚調整。

8 – ズーム コントロール。 メインSP スペクトラム/ウォーターフォール ディスプレイの縮小拡大制御。

9 – タッチ コントロール。 タッチスクリーン ディスプレイ の追加 チューニング オプション。

10 – ミュートと音量 調整。

11 – 補助ディスプレイを有効にする 。 補助表示処理 のための VRX 選択 。

12 – スペクトラムとウォーターフォールの切り替え。 スペクトラムとウォーターフォールを単独もしくは同時に表示することができます。

13 – サイドバー表示を切り替えます。 プライマリ SPで表示されている サイドバーを表示または非表示にしてくれます。

14 – メイン画面だけの表示に切り替えることができます。

15 – その他の設定オプション。

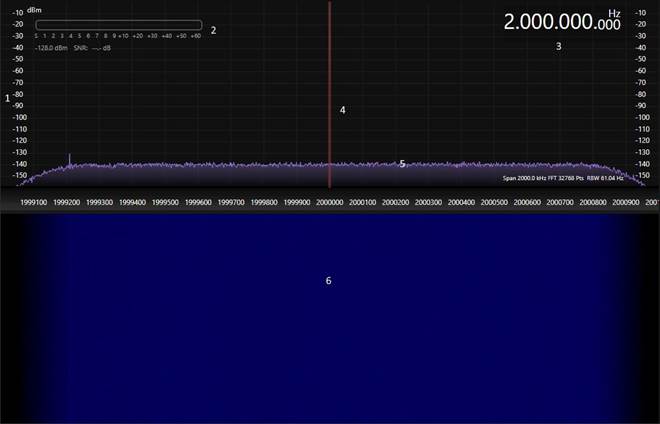

1 – 信号強度スケール – 単位=dB

2 – 選択した受信信号の強度表示

3 – 周波数表示 – 単位=Hz

4 – VFO – チューン周波数

5 – メイン SP スペクトル表示領域

6 – メインSPウォーターフォール表示領域

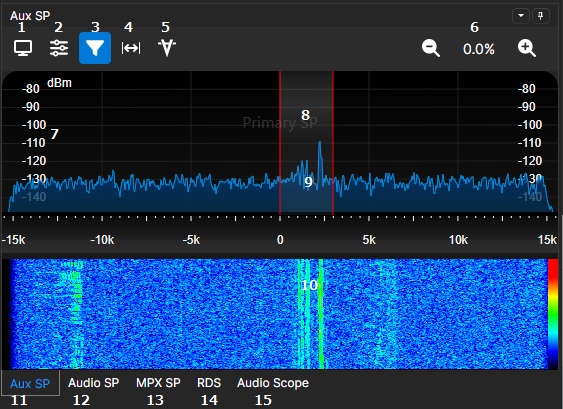

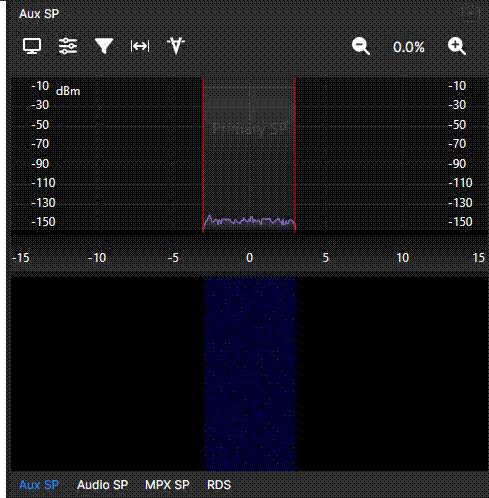

右上のパネル

補助SP (Aux SP)

1 – 補助SPディスプレイ設定画面。

2 – ノイズブランカー設定。

3 – プリフィルタービューを切り替えます。

4 – 非対称フィルター 調整の切り替え。

5 – ノッチフィルターの編集と切り替え。

6 – ズームコントロール。 補助SPスペクトラム/ウォーターフォールディスプレイの縮小拡大制御。

7 – 信号強度スケール – 単位=dB

8 – フィルターのパスバンド。

9 – 補助SPスペクトル表示領域。

10 – 補助SPウォーターフォール表示領域。

11 – 補助SPディスプレイ。

12 – オーディオSPディスプレイ。

13 – MPX SPディスプレイ。

14 – RDSディスプレイ。

15 – Audio Scope - オーディオスコープ

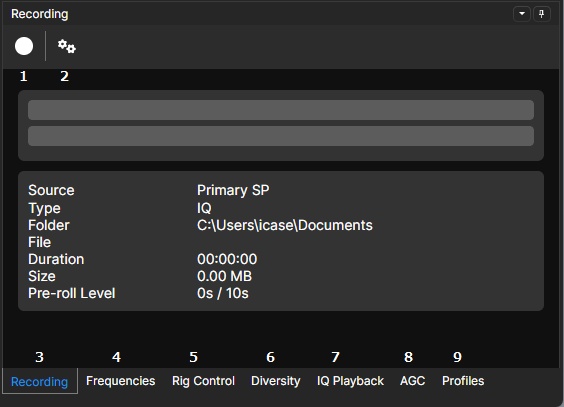

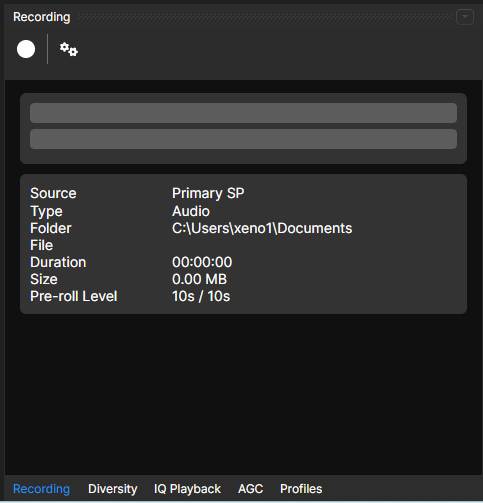

右下パネル

1 – 録音開始/停止。

2 – 録音設定。

3 – Recording: 録音モード。

4 – Frequencies: 周波数制御。SDRunoからの .s1bファイルの読み込み、または書き出し用

5 – Rig Control: 疑似CAT制御。

6 – Diversity: ダイバーシティーモード制御(RSPduo専用)。

7 – IQ Playback: IQファイルの再生制御。

8 – AGC: オーディオAGC調整。

9 – Profiles: デバイス(RSP)プロファイルの表示。

ようこそ電波受信の世界へ

SDRconnectの操作に慣れには、最初にFM/AM放送局を利用して受信を行うことをお奨めいたします。FM/AM波放送局は通常非常に強力ですので、シンプルなアンテナでも簡単に受信することが可能です。手動でFMまたはAM（中波）の周波数帯にチューンするか、バンドフレーミング（プリセットバンド枠）を使う ことがで受信が可能です。両方の例を下記に示します。

受信（データストリーム）開始

MAIN （Primary SP)パネルのPLAYボタン（緑?）をクリックすると受信（データーストリーム）が開始されます。

MAIN パネルのSTOPボタン（赤■）をクリックすると 、データストリームが停止されます 。

アンテナ入力の選択

RSPモデル(1A、1B、2、2pro、duo、dx、dx-R2)によって 異なる入力を選択できます。

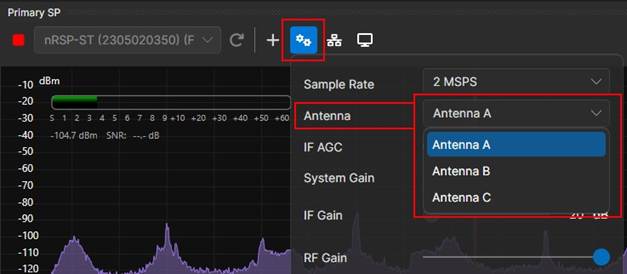

デバイス設定オプション(ギアアイコン)で正しい入力が選択されているか確認してください。 物理的なアンテナが接続されているRSP受信機のアンテナポートを選択します。RSP1A/Bは単一入力デバイスでですので、選択オプションはございません。

注:　デバイス入力ポートには周波数制限があります :

RSP2/RSP2proおよびRSPduoのHI-Zポートは1kHzから30MHzまで選択可能です。

RSPdx/RSPdx-R2のポートC は1 kHzから200MHzまで選択可能です。 その他のすべてのポート(SMA)は、1kHzから2GHzまで対応しています。

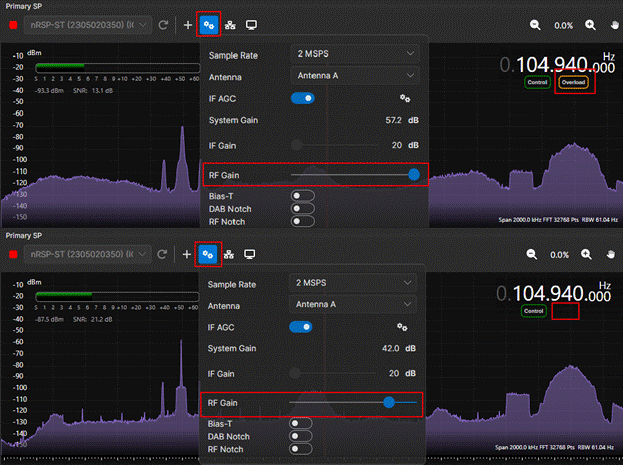

RFゲインの調整

メインSPスペクトラム領域に、 オーバーロード（Overload）警告メッセージが表示されない限り、最大値に設定しておきます。オーバーロードメッセージが表示された場合 は、オーバーロードにならなくなるまでRF GAINを下げて、警告メッセージが表示されないようにしてください。

マニュアルチューニング

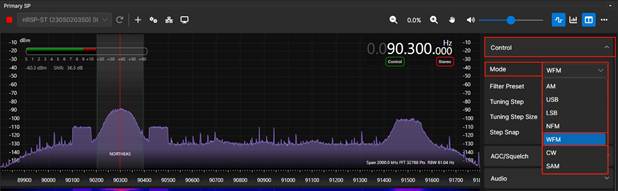

サイドバー上のControlで Modeを選択し、中波放送はAM、FM放送はWFMを選択します。本テスト例では、WFMを選び、 FM放送局を選びます。

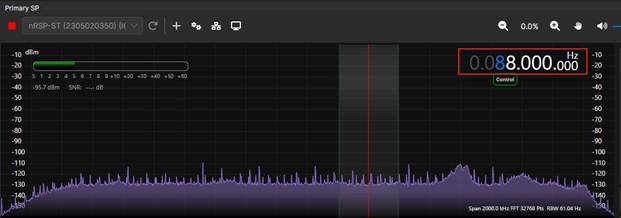

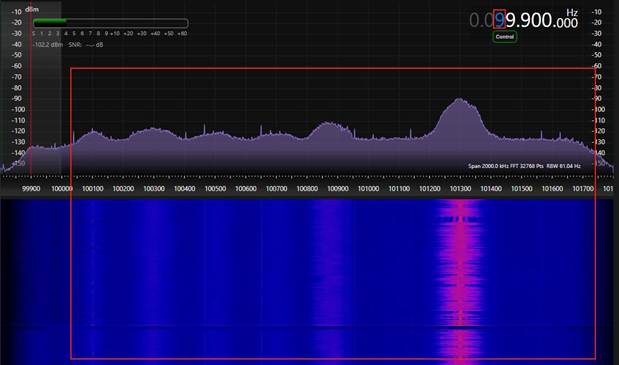

マウスのカーソルをメインSPの周波数表示枠に移動させます。周波数はHz単位で表示されます。日本では、FM放送は76MHzから95MHzの間で放送されています。 調整したい桁の上にマウスカーソルを置くと、その桁が青色で表示されますので、マウスホイールで数字を上下に調整し周波数を設定してください。

正常に動作している場合、目的の信号はスペクトル表示内に現れます。

入力 した周波数が本当に希望する周波数か必ず確認してください。594KHzは594.000Hzに、81.3MHzは81.300.000Hzとなります。

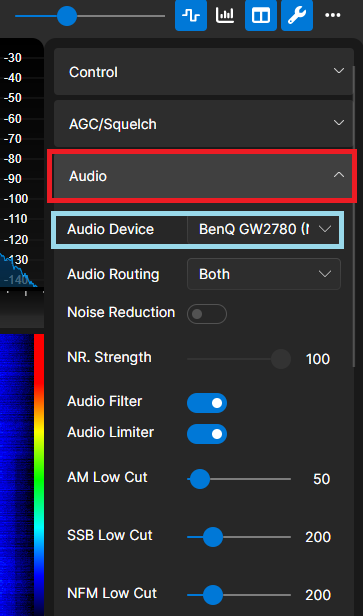

重　要　―　音声出力デバイスの選択

音声を正常に出力する為には、サイドバー下のAudioにあるAudio Deviceで、音声出力にしたいPCのオーディオデバイスを選択しなければなりません。

 　　　　 使用しているOSにより表示が若干異なりますが、使用しているPC上で音声出力に使用するオーディオデバイス（コーデック）を選択してください。
