RP2100でデジタルモードの受信
(PSK, RTTY)

RP2100＋DRMコンバータで、デジタルモードを受信する方法をご紹介し
たいと思います。下記に紹介しますソフト以外にも色々なソフトが存在
していますので、その他のソフトも是非お試しください。

必要設備：
１．受信機　RP2100
２．455KHz→12KHzコンバータ
３．USB外付けサウンドアダプタ
４．SDRadio
５．MMVARI

　

１．Redsun社のRP2100を用います。

２． 弊社DRM-455-12コンバータを使用します。
　　RP2100のI/F出力と455KHz→12KHzコンバータをなるべく短く
　　短く接続します。（長いほどノイズがのってしまいます。）

　　コンバータの電源は、乾電池がノイズの点で有利です。

　　コンバータの出力をパソコンのサウンドカードのマイク端子又は
　　Line-in端子に接続します。（できれば、ノイズを減らすために
　　フェライトコア等を使用すると、SN比が改善される場合もあります。）

　　他に、455KHz→12KHzコンバータの一例が下記のサイトで紹介されて
　　います。
　　http://xoomer.alice.it/i5xww/DRM_nippon.htm

３．新たにサウンドアダプタをPCにインストールしてください。（PCI等の内蔵でも構いませんが
　　IRQ等の設定が複雑な場合もありますので、簡単に行うにはUSBサウンドアダプタが
　　便利です。）増設したサウンドアダプタ（カード）が使用できるか、説明書通りに動作を
　　確認してください。動作確認後、音の再生及び録音をオンボードサウンドデバイスに
　　戻してください。
　　
　　この例では、MBオンボードのRealtek AC97 Audioを音の再生と録音
　　における優先するデバイスとして指定しています。

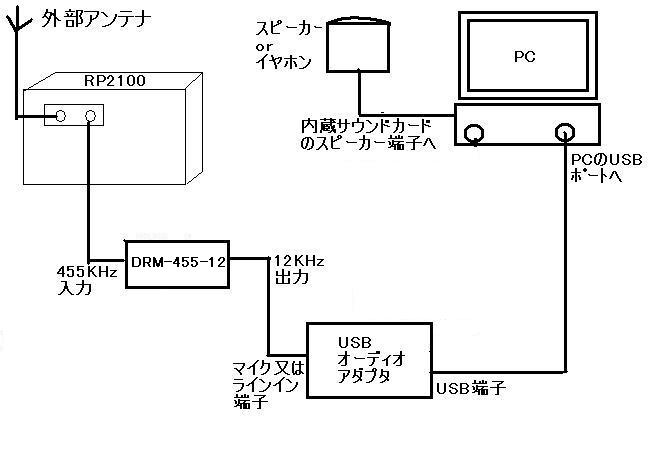

　　デジタル信号を受信する為の接続図例を下記に示します。
　　

　　　次に、オンボードサウンドデバイスの録音プロパティーを開いてください。
　　　

　　　OKボタンをクリックすると次の画面が表示されます。「Stereo Mix」にチェックを入れて
　　 サウンド関連の設定を終了してください。
　　　 　　

４．次に、下記のサイトからPowerSDRというSDR用受信ソフトをダウンロードして、PCに
　　インストールします。ご使用方法に関しましては、本ソフトの使用説明をお読み願います。
　　http://www.winrad.org/sdradio/index.html

５．SDRadioの動作が確認されましたら、以下のURLよりMMVARIをダウンロード願います。
　　 http://www33.ocn.ne.jp/~je3hht/

　　マニュアル通りに各種設定を終えた後、実際にSDRadioをONにします。MMVARIもONにし、bpskモード
　　 にしてください。
　　PSKの信号を見つけましょう。 （かなり細かいですが、下の図にあるフィルタ内に入っているピークですが
　　頭は２つに別れていますので他のシングルビートとは見分けがつきます。） SDRadioのフィルタをマウスで
　　動かし、PSKのピークを包みこむようにしてください。受信が始まります。 （AFCはONにしてください。）
　　
　　

　　RTTYの場合は、MMVARIのモードをrtty-lに切り替えてください。SDRadioのフィルタも50Hzでは
　　動作しないので、必要な帯域に広げてください。RTTYの場合、ピークの二つの頭は比較的簡単
　　 に見分けがつきますので、PSKよりは簡単にチューニングができると思います。
　　

　

　

SDRadioのチューニングに慣れると、簡単にPSKとRTTYの受信が行えるようになりますので、
最初は、SSBやCWで受信の練習をされてからデジタルモードの受信を行うと、比較的簡単に
操作できるはずです。

　

　
