[MINI-WHIP-SS] PA0RDT ミニホイップ・SS (スーパースモール) 7,800円 (税込) New!

RSP SDRplay社SDR受信機シリーズと使用することにより、同軸ケーブル1本
で パッシブアンテナ同様に設置・設定を行うことが可能です。外部電源、PFUを
用意する必要性がなくなりました。

*SDRplay社のRSPシリーズでは、RSP1のみ使用できません。(Bias-T未実装のため。)Bias-Tが実装されていない
受信機と使用する場合は、PFU(電源供給ユニット)を使用する必要性がございます。

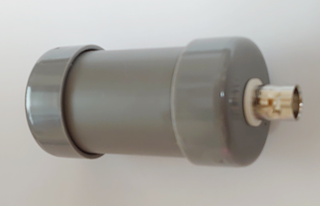

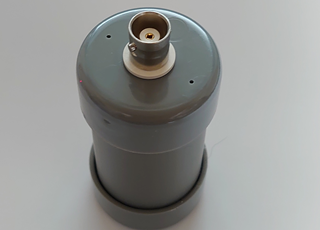

PA0RDT Mini-Whip-SSの特徴:

◆DC3Vから動作するので、RSPシリーズのBias-T機能を使用することで、PFU(電源供給ユニット)が不要
◆超小型なので、屋外に手軽に設置可能。 (アンテナ部 6.5cm x 3.5cmφ)
バンド幅が広く取れるのでチューニングの必要性がございません。
◆Mini-Whipに比べて、21MHz以上の感度が向上、50MHz迄受信可能です。(3.5MHz-7MHzでは、若干劣ります。)

■ 詳細
  • 周波数 3.5MHz 〜 50MHz
  • 6.5cm x 3.5cmφ (突起部除く)
  • 外部電源: DC 3.0V 〜 15V  最大10mA程度
  • アンテナ接続: BNC(メス)コネクタ

    仕様は、予告無く変更される場合がございます。

    PFUを自作することにより、40kHzから使用可能になります。

    PFU自作用回路例
    (クリックしてください)

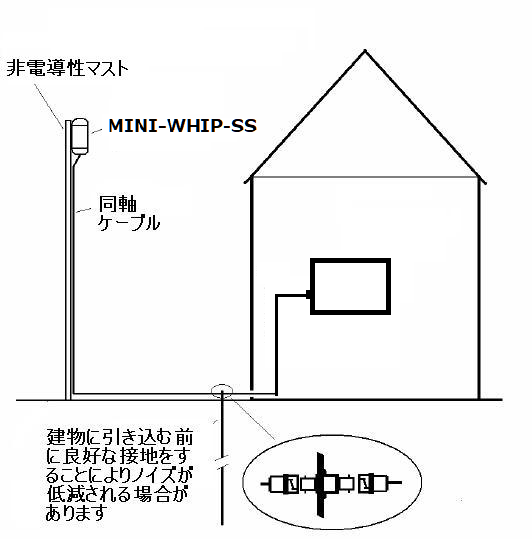

  • Mini-Whip-SSの設置方法
    *アンテナ部は、できるだけ地面もしくは建物、その他の構造物から離して設置してください。
    *使用マストは、塩ビパイプ等非電導性のものを使用してください。
    *使用できる同軸は50Ωもしくは75Ωのものを、最大で30m程度まで接続可能です。BNC接続します。
    *建物内部に引き入れる場合、一旦外皮をアースに落とすと、ノイズが軽減される場合があります。

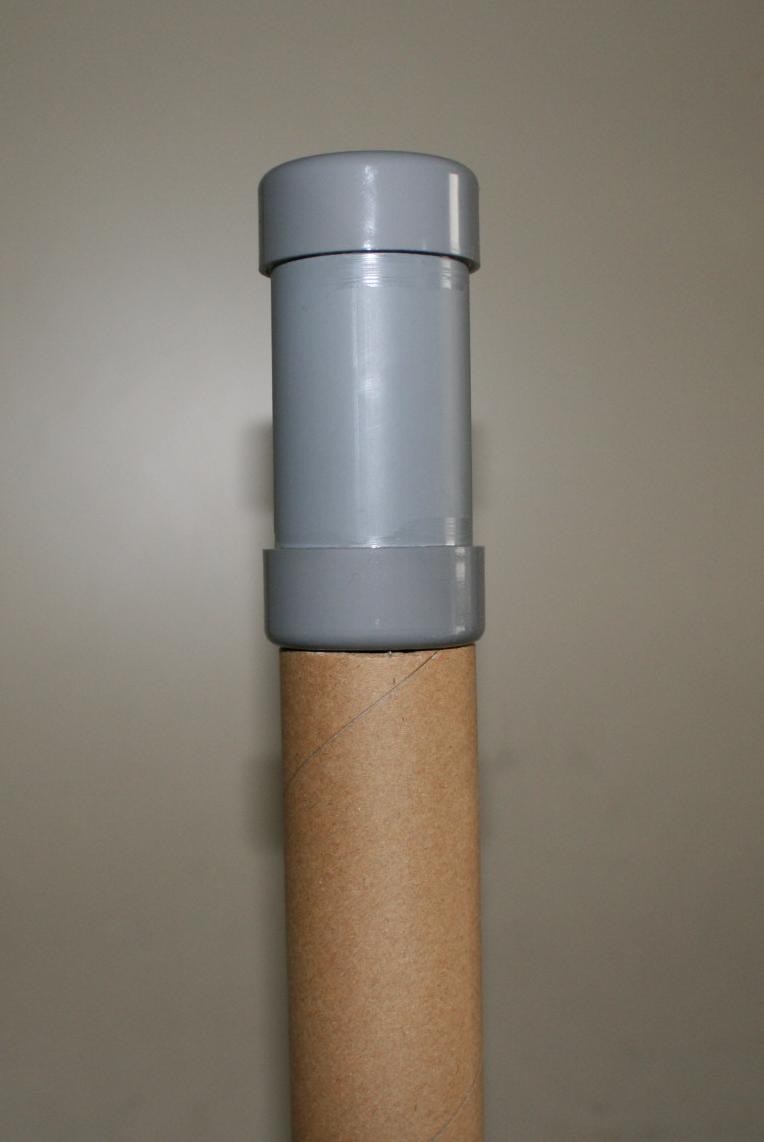

    取付ヒント
    下記の写真のように、塩ビパイプを利用することにより、給電部を雨から守り且つ、取り付けを容易
    に行うことが可能です。 写真では、色が同じになるので、見やすくする為別の色の筒を使用しております。

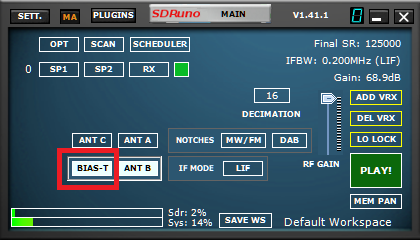

    RSP SDR受信機と接続して使用する場合は、MAINパネルのBIAS-Tを有効にしてください。
