GPSDO-LBE-1421の使用方法
対応OC: Windows10, Windows11

専用USBソフトを下記よりダウンロードしてください。
https://www.leobodnar.com/shop/index.php?main_page=product_info&cPath=107&products_id=399

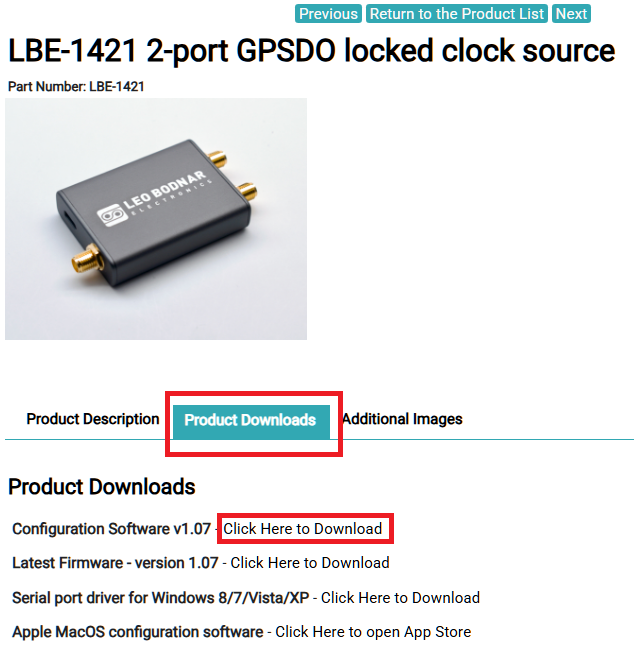

「Product Downloads」をタブをクリックし、赤線内の「Click Here to Download」をクリックするとダウンロードが開始されます。

適当なフォルダーにダウンロードして、ショートカットをデスクトップに作成します。

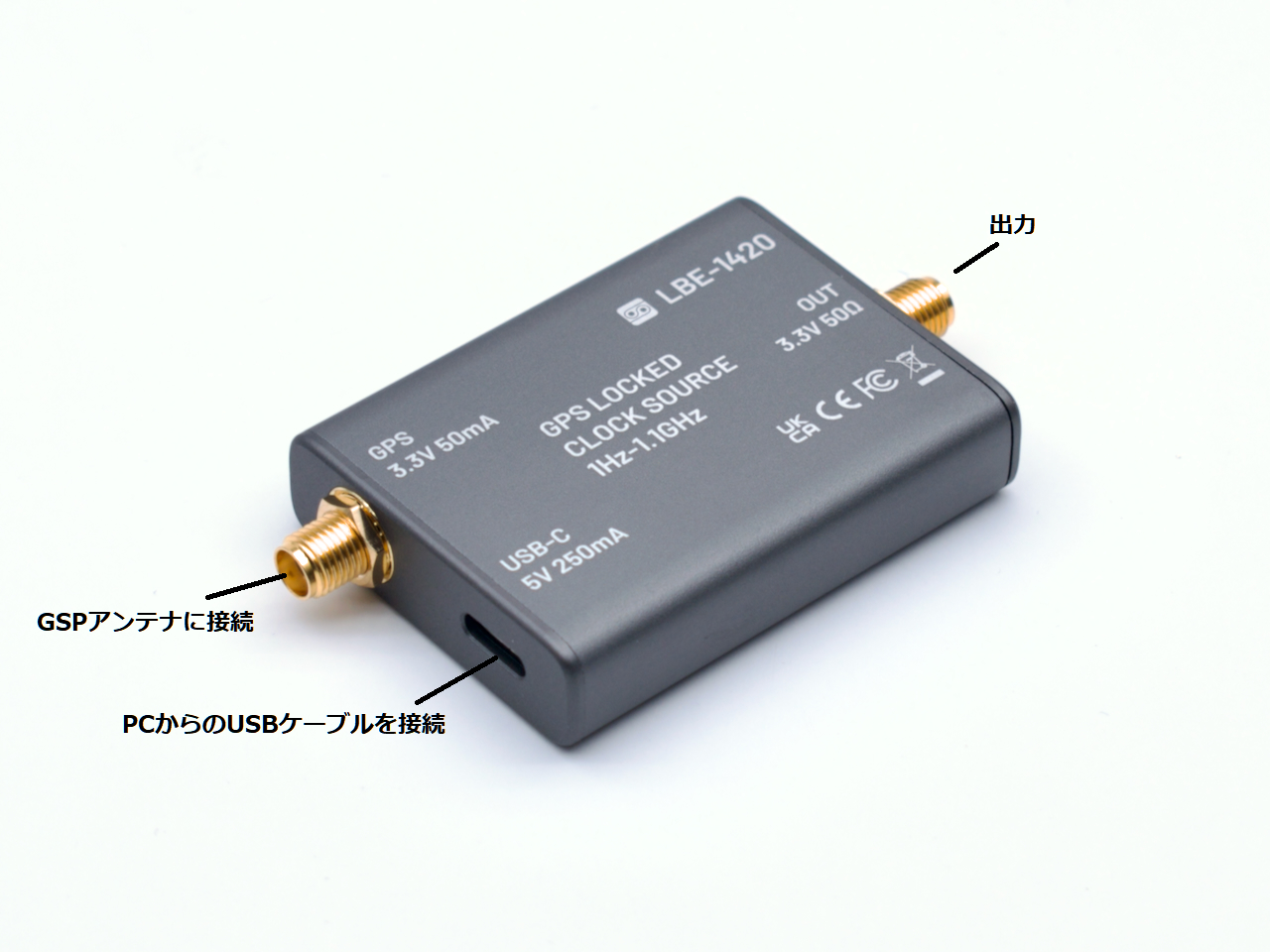

GPSDO-LBE-1421に付属のGPSアンテナと、PCのUSBポートからのUSBケーブルを差し込みます。

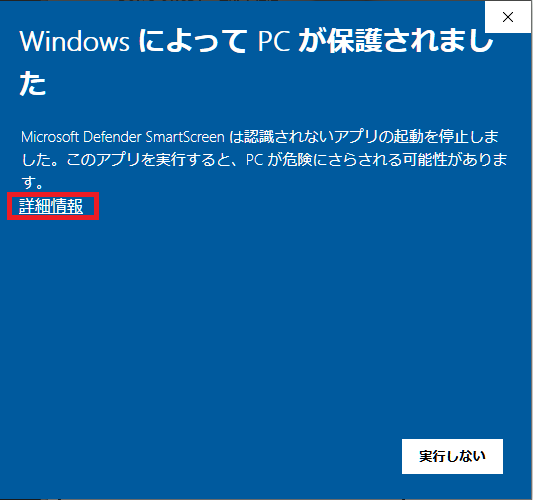

”LBE-1421-Configuration-v1.07.exe"をダブルクリックしますと、次の画面が表示される場合がありますので、指示に従ってプログラムを起動してください。

「詳細情報」をクリックします。

「実行」をクリックすると、本プログラムが開きます。

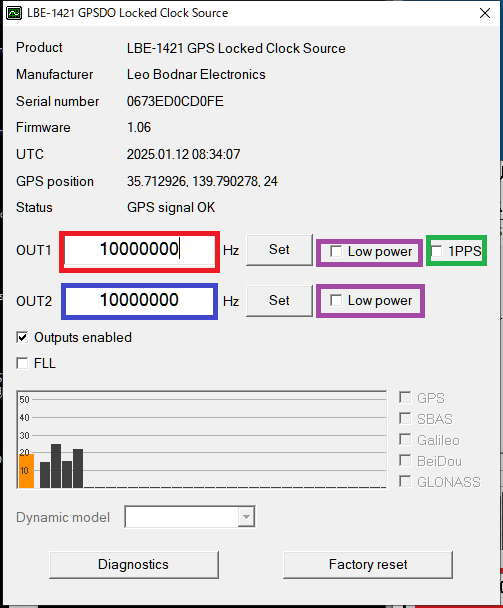

下記ソフトが起動します。


周波数設定:
OUT1:
赤枠内に１Hzから800MHｚ内の任意の周波数を Hz 単位で入力します。(0.001Hz単位で入力可能。）入力後 Enter キーを押すか、右横の「Set」ボタンをクリックすることにより、発振する周波数が確定します。出力ポート横のLEDが点滅から連続点灯に30秒程度で変わり、ロック状態となります。その後はＵＳＢ-CでDC 5Vを供給するだけで設定周波数を利用可能です。（PCのUSBポート以外でも、スマホ用USB-C 5V電源等が使用可能です。）

OUT2:
赤枠内に１Hzから1,400MHｚ内の任意の周波数を Hz 単位で入力します。(0.001Hz単位で入力可能。）入力後 Enter キーを押すか、右横の「Ｓｅｔ」ボタンをクリックすることにより、発振する周波数が確定します。出力ポート横のLEDが点滅から連続点灯に30秒程度で変わり、ロック状態となります。その後はＵＳＢ-CでDC 5Vを供給するだけで設定周波数を利用可能です。（PCのUSBポート以外でも、スマホ用USB-C 5V電源等が使用可能です。）

出力設定
Lower power: チェックすると夫々のチャンネルの出力がLowになります。

１PPS
チェックすると、バーチャルシリアルポートより１PPS(NEMA)が出力されます。ドライバーをダウンロードして使用する必要があります。

トラブルシューティング：

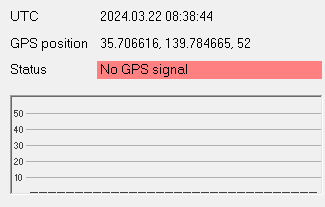

PC接続にて下記のメッセージが表示され、LED点滅が続く場合：

GPSアンテナからの同軸がLBE-1421本体に接続されていないか、GPSアンテナの向き又は位置がGPSをまったく補足できていない場合に「No GPS signal」と表示されます。GPSアンテナの接続や向き/位置を調整願います。

その他の機能：
-Outputs enabled
チェックを外すと出力が遮断されます。

-FLL
チェックするとFLL動作になります。

使用ヒント:
一旦周波数をSｅt後は、PC USB接続だけでなく、単に外部電源 （DC 5V スマホチャージャー、携帯バッテリー等）からのUSB-Cケーブルを接続するだけで動作させることが可能です。但し、DC ５Vを超える９Vや１２V 電源には決して接続しないでください。

===End of this document===
