EMI SPY2をスペアナ等への出力として使用する方法

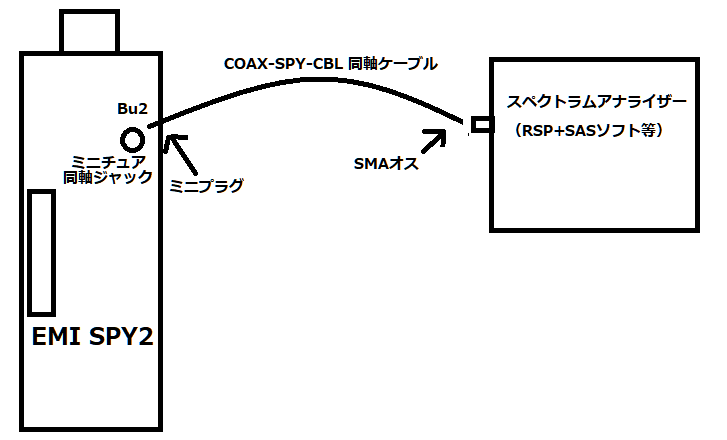

EMI SPY2にはスペアナ等に信号を出力するためのミニチュア同軸ジャックがついています。

弊社で併売中のCOAX-SPY-CBLを使用してEMI SPY2とスペアナ等を接続することができます。

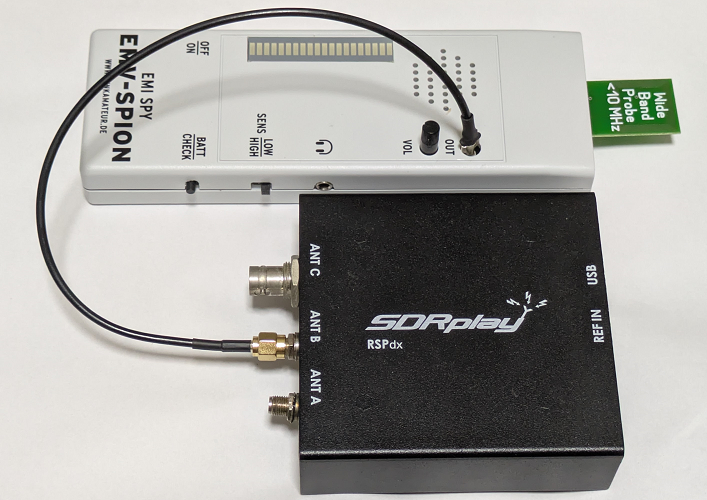

使用例:
使用機材
-EMI SPY2
-COAX-SPY-CBL
-SDRplay RSPdx-R2
-SAS スペアナソフト

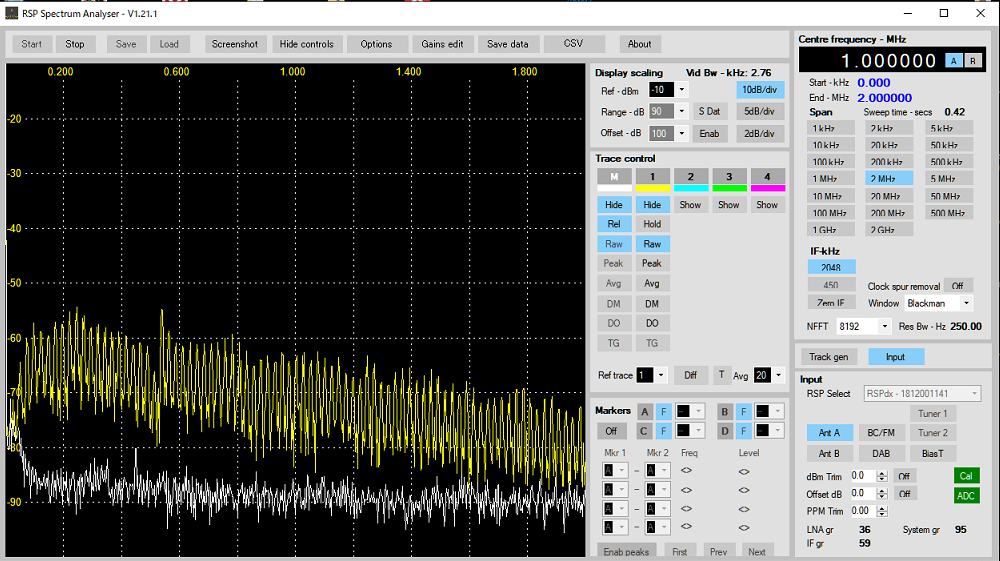

実際に上記構成にてACアダプタを測定した時のノイズ状況:
白色: 無信号時のノイズフロア
黄色: スマホ用ACアダプタその1を測定した場合のノイズ状況 1kHz-2MHzスパン



白色: 無信号時のノイズフロア
黄色: スマホ用ACアダプタその2を測定した場合のノイズ状況 1kHz-2MHzスパン



このように、EMI SPY2はスペアナ等と組み合わせることにより”悪徳な”ノイズ源と戦うことを可能にしてくれます。
