DE1103IFの動作原理



DE1103は、元々ダブルスーパー方式を採用しております。
第2 IFは、450kHzになっていますので、サウンドカードで処理
可能な周波数帯に変換しています。

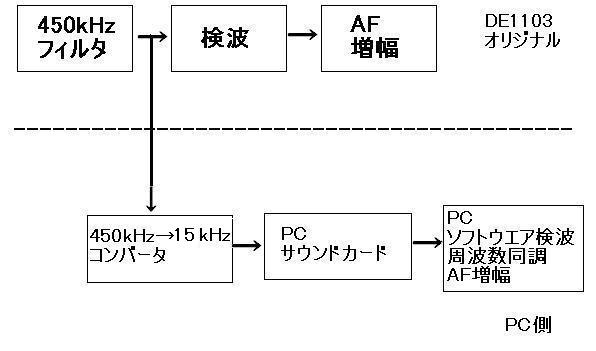

上図からお分かりのように、PC側は事実上第3 IFとして動作しています。

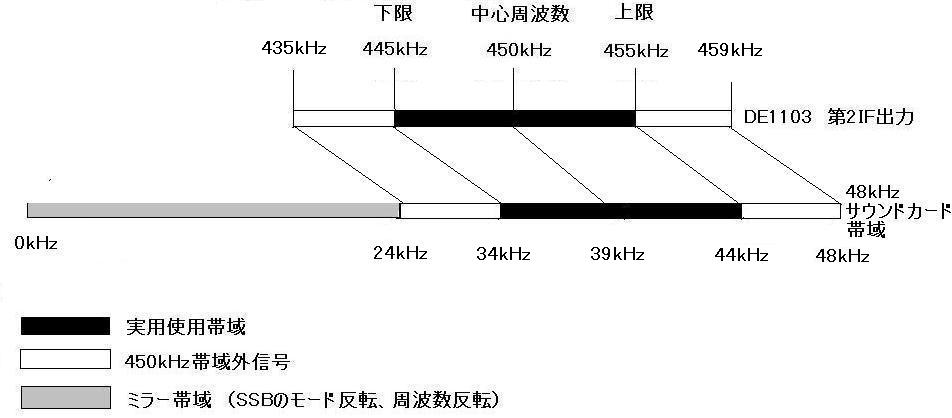

周波数関係は、以下の図になります。実用帯域は、DE1103のフィルタ
帯域に左右されますので、WIDE選択の場合で約10kHzになります。



ソフトウエアでデコードする為、ハードにはなんら手を加えずに色々なモードを復調することが
可能です。又、選択度も限りなく0Hzまで絞ることも可能ですので、高価なハードウエアフィルタ
を用いる必要性がありません。
