外付けSATA HDDケース（４ｘHDD)の構築

SCSIケース再利用編　　　　　

1. 眠っているSCSIケースを探してきます。（当然新品でもOK.）
　　５”が４段又は５段のものが好ましいです。

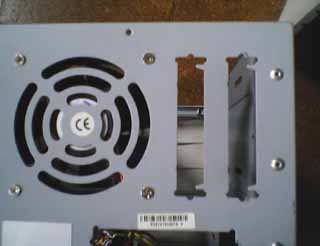

2. 背面パネルにSCSI Form Factor-1のスロットが有るか確認します。
　（通常は、SCSIコネクタが付いています。）

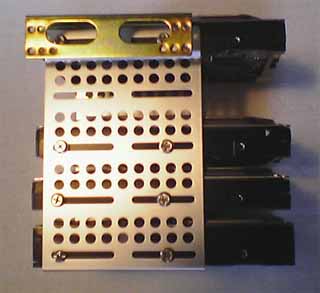

3. 4台のSATAハードディスクを、以下の部品を使って、SCSIケースの5インチベイに固定します。

• 3.5インチ　-->　5インチ変換ブラケット　参考：　PA-009
• ハードディスクステイ　　参考: HDM-01T

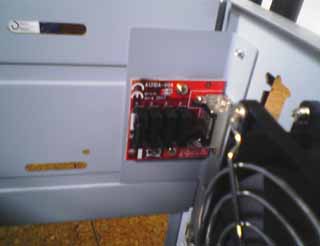

4. ハードディスクが固定できましたら、マルチレーンブリッジをSCSIコネクタベイに取り付けます。

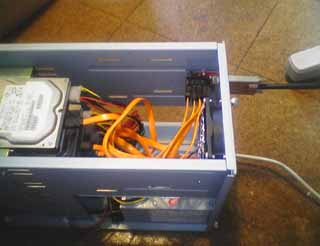

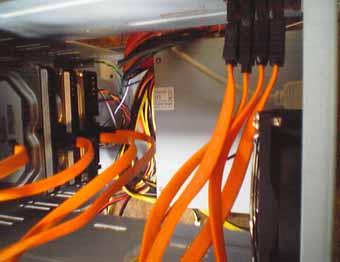

5.　マルチレーンブリッジとハードディスクをSATAケーブルを使用して結線します。

6. 通常SCSIケースにはAT電源が付いていますので、ハードディスク用の電源として
　　使用できます。４ピン（大）コネクタを、ハードディスクにそれぞれ挿入します。
　　（ATX電源の場合は、改造が必要です。ATX電源のマニュアルを参考にして、
　　ON/OFFを行ってください。）

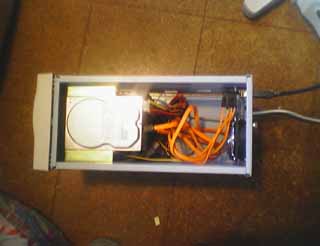

7. これで、取り付けが完了しました。後は、動作を確認して、SCSIケースの外側
　　パネルを元の位置に戻して完成です。
