DE1103IFでデジタルモードの受信
(PSK, RTTY)

DE1103IFで、デジタルモードを受信する方法をご紹介し たいと思います。
下記に紹介しますソフト以外にも色々なソフトが存在 していますので、その
他のソフトも是非お試しください。

必要設備：
１．受信機　DE1103IF
２．USB外付けサウンドアダプタ
３．SDRadio
４．MMVARI

　

１．DE1103IFを使用します。

２．新たにサウンドアダプタをPCにインストールしてください。（PCI等の内蔵でも構いませんが
　　IRQ等の設定が複雑な場合もありますので、簡単に行うにはUSBサウンドアダプタが
　　便利です。）増設したサウンドアダプタ（カード）が使用できるか、説明書通りに動作を
　　確認してください。動作確認後、音の再生及び録音をオンボードサウンドデバイスに
　　戻してください。
　　

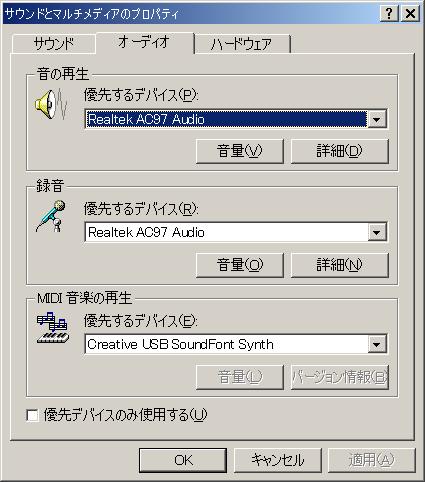

　　この例では、MBオンボードのRealtek AC97 Audioを音の再生と録音
　　における優先するデバイスとして指定しています。

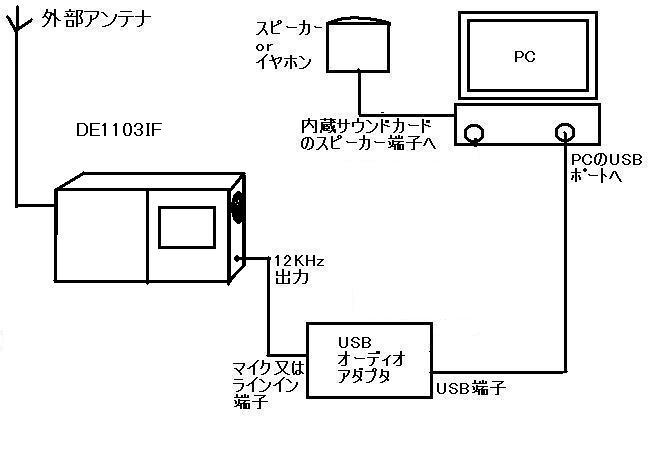

　　デジタル信号を受信する為の接続図例を下記に示します。
　　

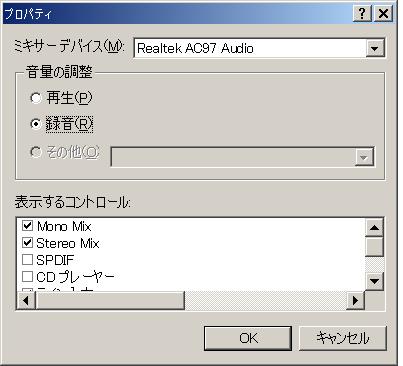

　　　次に、オンボードサウンドデバイスの録音プロパティーを開いてください。
　　　

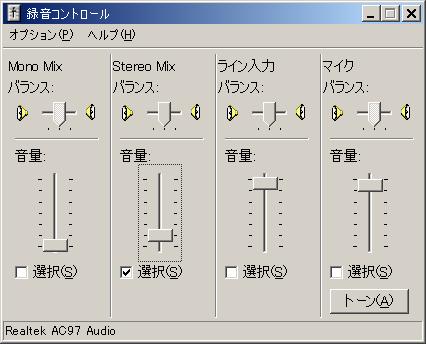

　　　OKボタンをクリックすると次の画面が表示されます。「Stereo Mix」にチェックを入れて
　　 サウンド関連の設定を終了してください。
　　　 　　

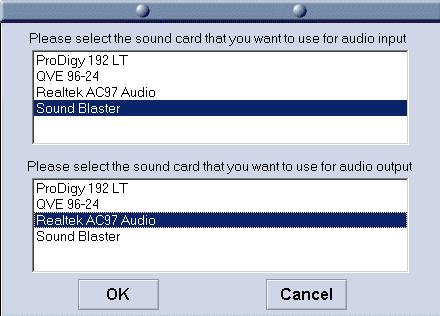

４．次に、下記のサイトからPowerSDRというSDR用受信ソフトをダウンロードして、PCに
　　インストールします。ご使用方法に関しましては、本ソフトの使用説明をお読み願います。
　　http://www.sdradio.eu/sdradio
　　インストール、使用方法は、ICASの下記ページでもご覧頂けます。
　　 　　http://icas.to/de1103drm/sdradio1.htm
　　　　 http://icas.to/de1103drm/sdradio2.htm

５．SDRadioの動作が確認されましたら、以下のURLよりMMVARIをダウンロード願います。
　　 http://www33.ocn.ne.jp/~je3hht/

　　マニュアル通りに各種設定を終えた後、実際にSDRadioをONにします。MMVARIもONにし、bpskモード
　　 にしてください。

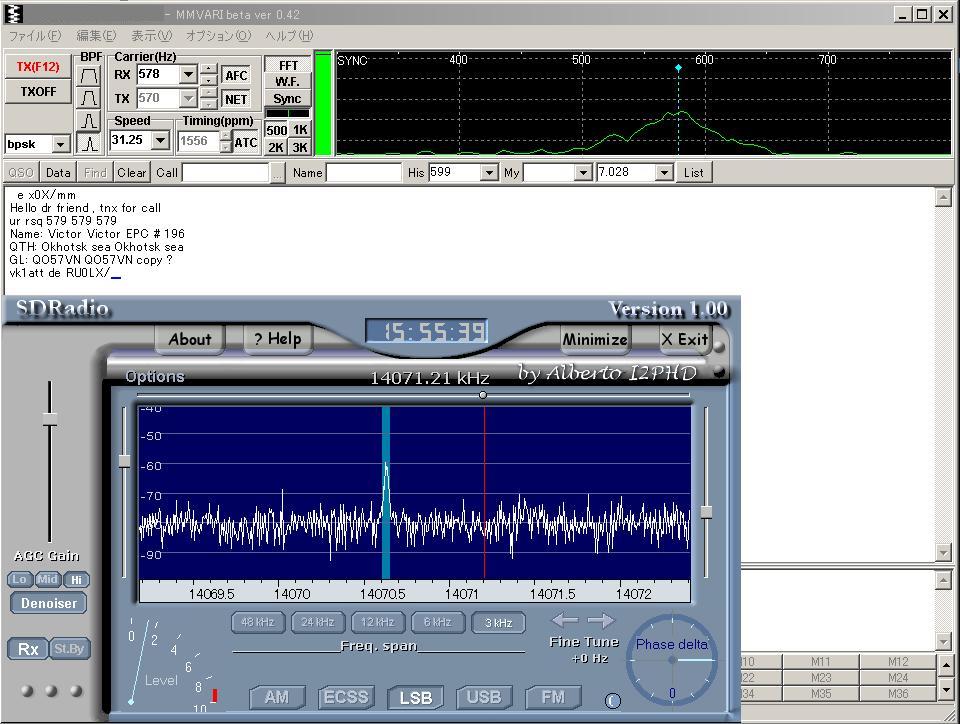

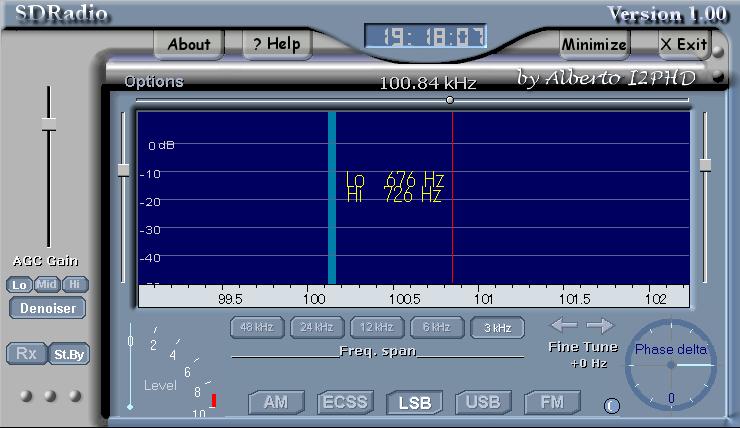

　　PSKの信号を見つけましょう。 （かなり細かいですが、下の図にあるフィルタ内に入っているピークですが
　　頭は２つに別れていますので他のシングルビートとは見分けがつきます。） SDRadioのフィルタをマウスで
　　動かし、PSKのピークを包みこむようにしてください。受信が始まります。 （AFCはONにしてください。）
　　
　　

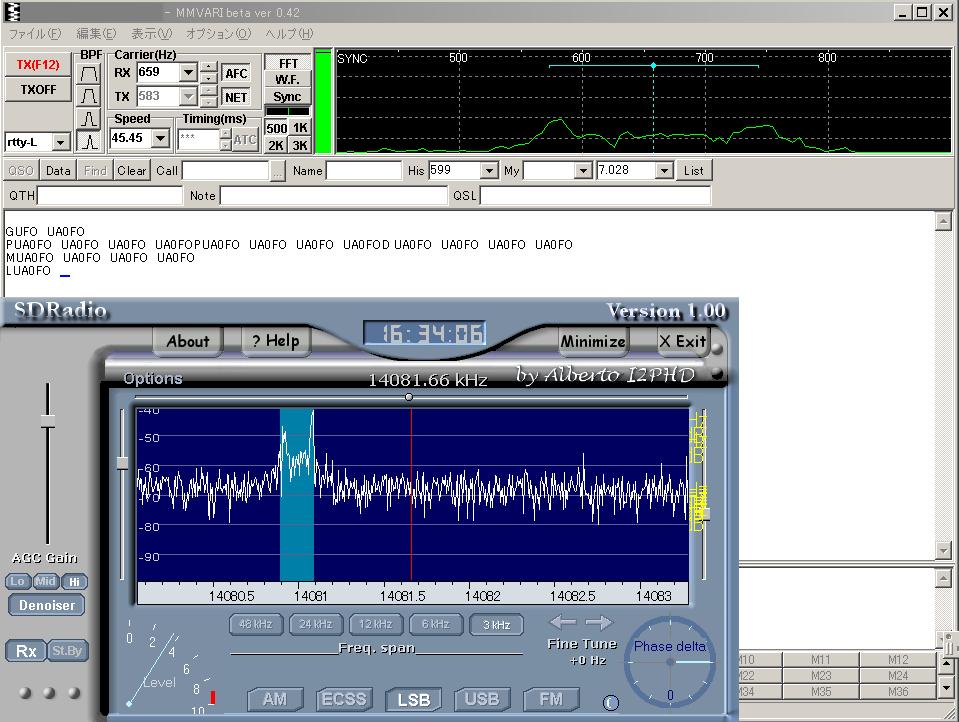

　　RTTYの場合は、MMVARIのモードをrtty-lに切り替えてください。SDRadioのフィルタも50Hzでは
　　動作しないので、必要な帯域に広げてください。RTTYの場合、ピークの二つの頭は比較的簡単
　　 に見分けがつきますので、PSKよりは簡単にチューニングができると思います。
　　

　

　

SDRadioのチューニングに慣れると、簡単にPSKとRTTYの受信が行えるようになりますので、
最初は、SSBやCWで受信の練習をされてからデジタルモードの受信を行うと、比較的簡単に
操作できるはずです。

　

　
