"><b><font size="6" color="#666666">DRM受信への道<br>
  </font></b><p></p>
<p><font color="#0000FF" size="4">みなさん、DRMという言葉をご存知でしょうか。 Digital Radio Mondialeの略で、<br>
  短波帯で行われているデジタル放送のことです。最近は、 ヨーロッパを中心に<br>
  色々な局がでてきました。 音質は、FM並の放送を短波でお楽しみ頂けます。</font><font color="#000099"><br>
  <br>
  </font> </p>
<p><font color="#FF0033" size="5"><b>必要設備：</b></font><br>
  <font color="#0000FF" size="4"><b><font color="#FF0099">１．I/Fが455KHzの受信機で、コネクタで外に取り出せるもの
  (RP2100)<br>
  ２．455KHz→12KHzコンバータ (<a href="http://icas.to/lineup/drm-455-12.htm">DRM-455-15</a>)<br>
  ３．ソフトウエア<br>
  ４．外部アンテナ</font></b></font></p>
<p>　</p>
<p><font size="4" color="#0000FF">１．手軽な方法としましては、455KHz I/Fが取り出せる高価な<br>
  　　受信機も良いのですが、Redsun社のRP2100を用いるのが<br>
  　　コストパフォーマンスに優れています。<br>
  </font> </p>
<p> <font size="4" color="#0000FF">２．弊社より販売いされている455KHz→12KHzコンバータ<br>
  　　（<a href="http://icas.to/lineup/drm-455-12.htm"><font color="#FF0000">DRM-455-12</font></a>）
  を利用します。<br>
  　 <br>
  　　RP2100のI/F出力とコンバータの入力を、なるべく短く<br>
  　　接続します。（長いほどノイズがのってしまいます。）<br>
  <br>
  　　ラジオの電源は、<b>乾電池がノイズの点で有利</b>です。SN比が商用電源を<br>
  　　使用した場合とではかなり違う場合があります。 <br>
  <br>
  　　コンバータの出力をパソコンのオーディオカードのLine-in又は<br>
  　　マイク端子に接続します。（できれば、ノイズを減らすために<br>
  　　フェライトコア等を使用すると、SN比が改善され場合があります。）</font></p>
<p><font size="4" color="#0000FF">　　もしくは、以下のサイトに載っている455KHz→12KHzコンバータ<br>
  　　を、上記と同じ方法で接続してください。<br>
  　　<a href="http://xoomer.alice.it/i5xww/DRM_nippon.htm">http://xoomer.alice.it/i5xww/DRM_nippon.htm</a></font></p>
<p>　</p>
<p><font size="4" color="#0000FF">３．下記のサイトからDreamという受信ソフトをダウンロードして、PCに<br>
  　　インストールします。 Dream<font size="4" color="#0000FF"> 1.10.6cvs (External mirror 1 (exe) <br>
　　<a href="http://www.softpedia.com/progDownload/Dream-Download-110529.html">http://www.softpedia.com/progDownload/Dream-Download-110529.html</a></font></font></p>
<p><font size="4" color="#0000FF">　　実際に動作しているかどうか、テストしてみましょう。</font></p>
<ul>
  <li><font size="4" color="#0000FF">　　RP2100の左上のノブをAM Widthに設定をします。<br>
    <br>
    </font></li>
  <li><font size="4" color="#0000FF"> 　　その下のノブをMWに設定して、受信可能なAM局を<br>
    　　選択します。<br>
    <br>
    </font></li>
  <li><font size="4" color="#0000FF">　　Dreamを起動し、サウンドカード等の設定を行った後<br>
    　　Settings→AM（Analog)を選択しますと、以下の画面が<br>
    　　表れます。　スピーカー/イヤホンからAM放送が聞こえて<br>
    　　きましたら、コンバータが正しく動作していると見なす事が<br>
    　　できます。 </font><font color="#0000FF"><br>
    　　 　<img src="drm-1.jpg" width="666" height="454"><br>
    <br>
    </font></li>
  <li><font size="4" color="#0000FF">　　いよいよDRM放送局の受信です。日本からは、RNZI（ニュージーランド）<br>
    　　が比較的簡単に受信することが可能なようです。右下の「DRM」アイコン<br>
    　　をクリックしてください。<br>
    <br>
    </font></li>
  <li><font size="4" color="#0000FF">　　RP2100の周波数を、放送している周波数に設定してください。<br>
    　　以下にDRM放送の周波数リストがありますので、参考にされては如何でしょうか。<br>
    　　 <a href="http://baseportal.com/baseportal/drmdx/main">http://baseportal.com/baseportal/drmdx/main</a><br>
    <br>
    </font></li>

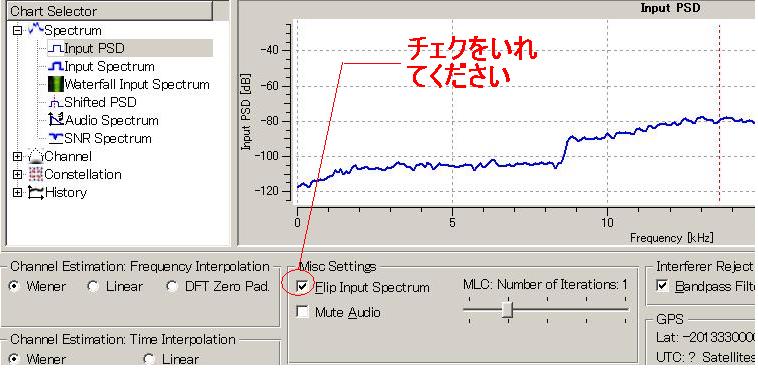

  <li> 　　<font size="4" color="#0000FF">RM-455-12は、443KHzの局発ですので、Dreamソフトウエアの
    </font><font color="#0000FF"><font size="4" color="#FF0000">「Flip Input Spectrum」</font>にチェックを入れてください。<br>
    　　　<img src="drm-2.jpg" width="758" height="368"><br>
    <br>
    </font><font size="4" color="#0000FF"> </font></li>
  <li><font size="4" color="#0000FF">　　以下のキャプチャは、VoR （ロシア）、RNZI（ニュージーランド）、DW（スリランカ経由）を受信した時のものです。　<br>
    　　 <br>
    </font><font color="#0000FF">　　 <font color="#FF0000" size="4">VOR　15,735KHz</font><font size="4">　
    RP2100 + DRM-455-12使用</font><br>
    　　　<img src="drm-3.jpg" width="877" height="792"> </font><font color="#0000FF"><br>
    　　<font size="4" color="#FF0000">　局発が443KHzの為、「Flip Input Spectrum」にチェックを入れてください。<br>
    　　　<font color="#0000CC">VORの受信サンプルWAVファイル（約3MB）</font><a href="vor-sample.wav"><font color="#FF0066">vor-sample.wav</font></a>　</font></font><font color="#0000FF"><font size="4" color="#FF0000">　</font><font color="#FF0000">　</font></font></li>
</ul>
<p><font color="#0000FF"><font color="#FF0000">　　　</font></font><font color="#0000FF">　　　<br>

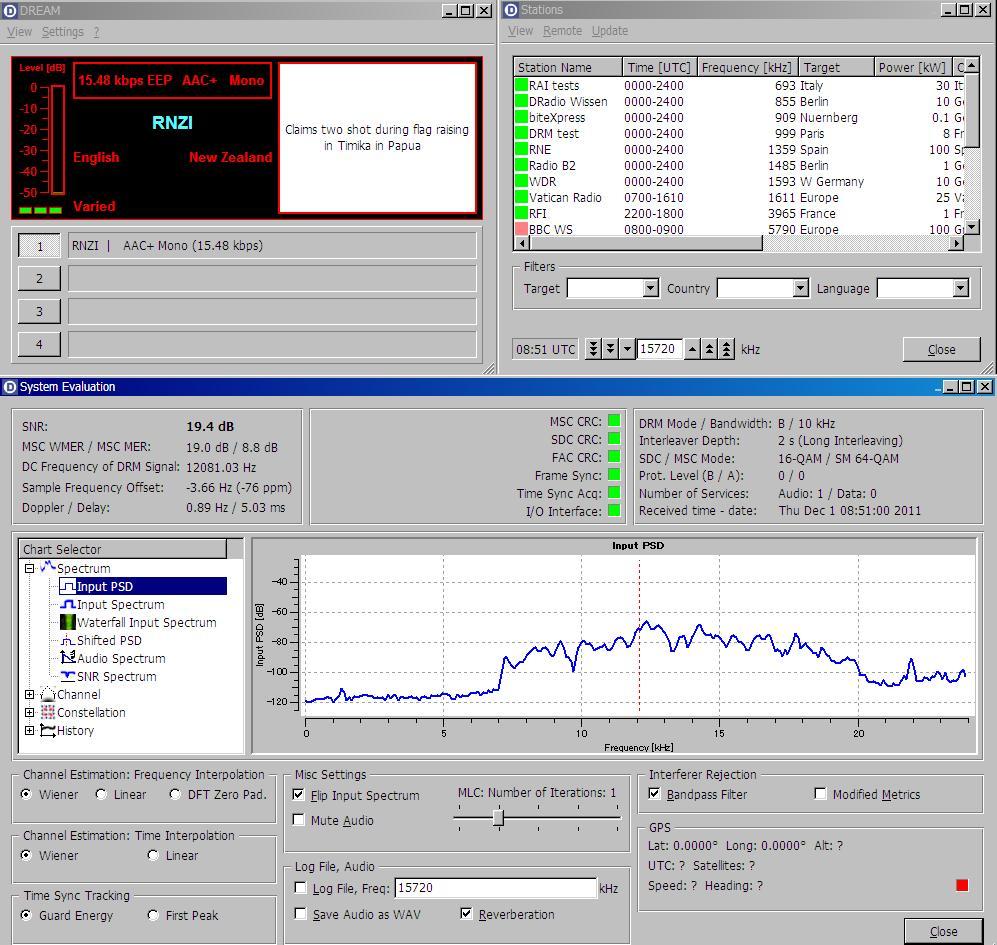

  <font size="4">　　　　<font color="#0000FF"><font color="#FF0000">RNZI　17,675KHz</font>　
  RP2100 + DRM-455-12使用</font><font color="#FF0033" size="4">　</font><font color="#FF0033"><br>
  </font></font></font> 　　　　　　<img src="rnzi.jpg" width="845" height="754"><br>
  　　　　　　<font color="#0000FF"><font size="4" color="#FF0000"><font color="#0000CC">RNZIの受信サンプルWAVファイル（約4.8MB）</font><a href="rnzi-sample.wav"><font color="#FF0066">rnzi-sample.wav</font></a><br>
  <br>
  <br>
  </font></font>　　　<font color="#0000FF"><font size="4"><font color="#0000FF"><font color="#FF0000">　DW　15,665KHz</font>　
  RP2100 + DRM-455-12使用</font><font color="#FF0033" size="4"><br>
  　　　　　<img src="drm-5.jpg" width="877" height="794"> <br>
  　　　　 　</font><font color="#FF0033"></font><font color="#0000FF"><font size="4" color="#FF0000"><font color="#0000CC">DWの受信サンプルWAVファイル（約3.3MB）</font><a href="dw-sample.wav"><font color="#FF0066">dw-sample.wav</font></a>　</font></font><font color="#0000FF"><font size="4" color="#FF0000">　</font></font></font></font></p>
<p><font size="4" color="#0000FF">４．アンテナですが、できるだけ外部アンテナの使用をお勧めいたします。RNZIですと、<br>
  　　南に面しているベランダに2〜3mのロングワイヤで高い周波数であれば問題無く<br>
  　　受信できるのではないでしょうか。又、都会地ではノイズが激しいので、ループア<br>
  　　ンテナが効果を発揮してくれると思います。</font></p>
<p>　</p>
<p><font color="#FF6600" size="5">RP2100と455KHz→12KHzコンバータがあれば、簡単にDRM放送がお楽しみ頂けます。<br>
  みなさん、是非チャレンジしてみてください。</font></p>
<p>　</p>
<p><font size="5" color="#FF6600"><a href="http://icas.to/rp2100/ssb.htm">尚、上記の設備がありましたら、他のソフトと組み合わせることによりでSSB<br>
  の受信を
  行うことができます。 SDRadioやRocky等のソフトウエアを用いるこ<br>
  とで、簡単にSSBの受信が可能になります。（MWやSWをそのままAMで受信<br>
  することも可能です。）　 </a></font></p>
