DRM-455-12DX/DE1103DRMでのSDRadioの使用方法

SDR初心者の方にも比較的簡単に導入可能なSDRadio
の使用方法を説明いたします。

１．デスクトップにできたSDRというアイコンをダブルクリックしてください。
　　以下の画面が表示されますので、左下のRXボタンをクリックしてください。
　　受信が開始されます。
　　　　　

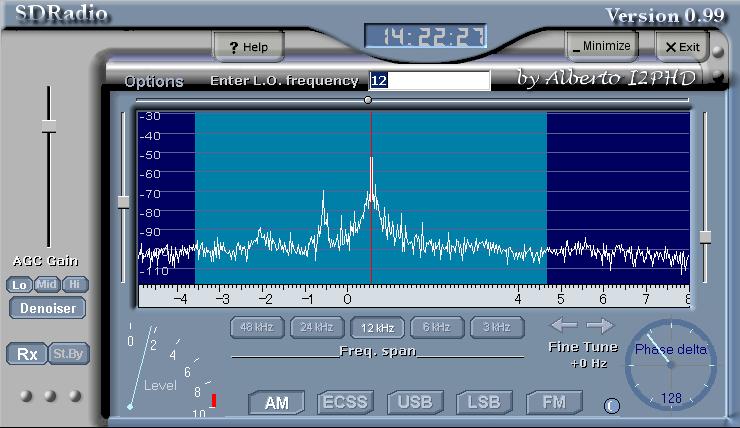

２．次に、中央上部に「7098.94kHz」と表示されている場所がありますので、ここをクリックして
　　ください。 すると以下のような表示に切り替わります。周波数スパン（Freq. Span)を見やすく
　　する為にお好みの幅に切り替えてください。（ここでは12kHzにしています）
　　　　　

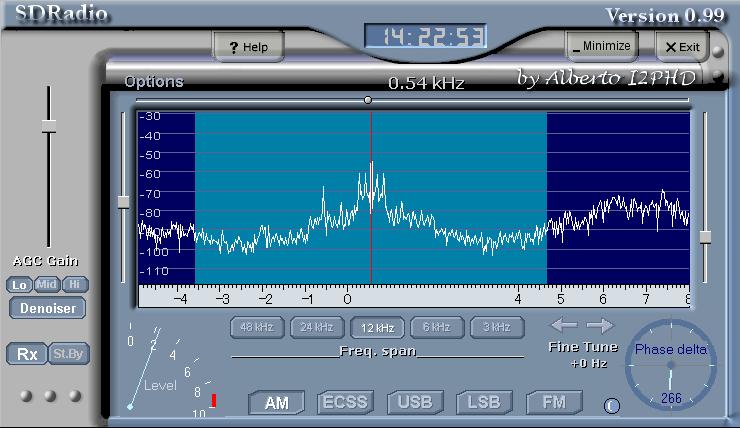

４．このことは、受信機の表示周波数から0.54kHzズレていることを表しています。

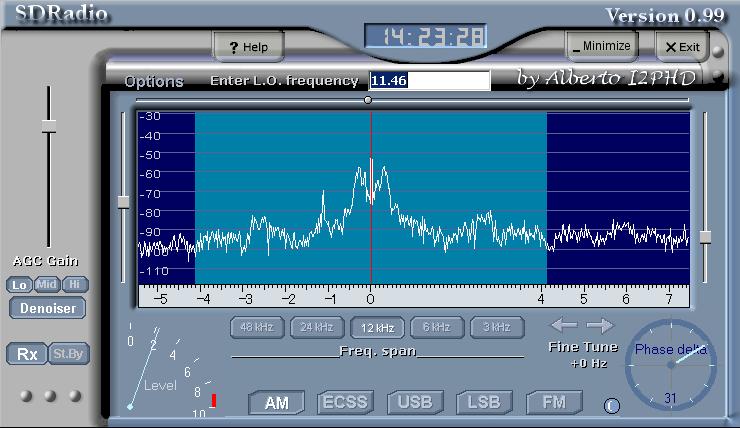

　　よって「0.54KHz」の欄を再度クリックして、11.46KHz（=12-0.54)と入力後、Enterキー
　　を押してください。（DE1103DRMやRP2100では、個体差が+/-1ｋHz程度ございます）　
　　　　　

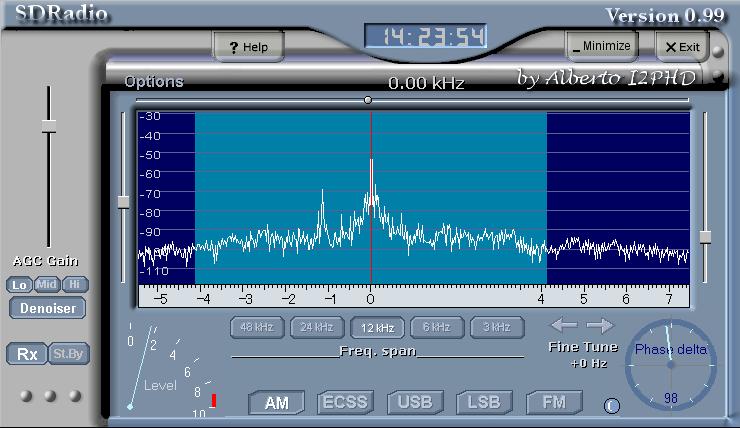

５．以下の画面表示になります。SDRadio上の赤線が０KHｚの場合、受信周波数は常にラジオ側
　　で表示されている周波数になります。又、赤線が３kHｚの場合は、ラジオの表示周波数に3kHz
　　を加えたものが実際の受信周波数になります。これにより、10Hzオーダーまでの読み取り精度
　　で、周波数を読み取ることも可能です。（アマチュア無線で使用する場合は、できるだけマーカ
　　 ーで直近周波数での較正をお奨め致します。）
　　　　　

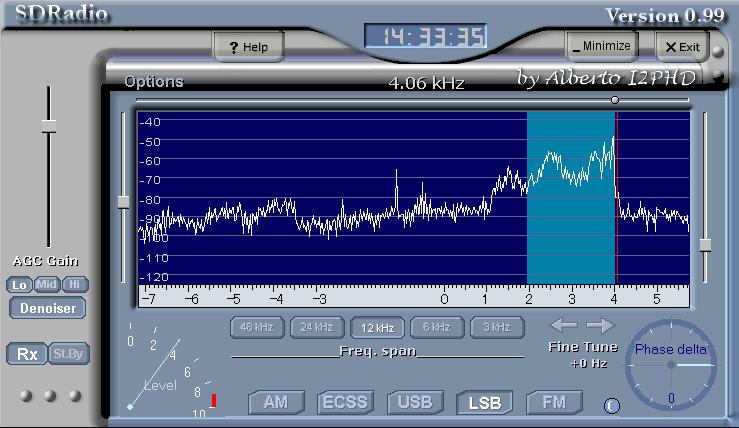

６．モードをLSBにした場合の、LSBの受信例です。
　　　　　　　

７．モードをUSBにした場合の、CWの受信例です。
　　　　

操作が簡単なSDRadioでSDRに入門されてみてください。その他色々な受信ソフトがござい
ますので、順次高度なソフトにアップグレードされるのも良いかもしれません。
